Double-Ended Pogo Pins
Federkontakte mit beidseitiger Kontaktierung für Leiterplatten und Baugruppen
Wir bieten doppelte Federkontakte in unterschiedlichen Abmessungen und Ausführungen. Viele Double-Ended Pogo Pins können zusätzlich mit einer Bestückungskappe für die automatisierte SMT-Bestückung geliefert werden.
Neben Standardausführungen realisieren wir kundenspezifische Double-Ended Federkontakte. Je nach Anwendung können unter anderem Federkraft, Abmessungen und Beschichtung angepasst werden. Auch die Entwicklung eines vollständig kundenspezifischen Federkontakts ist möglich.
Sie benötigen einen Double-Ended Pogo Pin für eine bestimmte Einbausituation? Senden Sie uns Ihre technischen Anforderungen oder Ihre Zeichnung – unsere Ingenieure unterstützen Sie bei der Auswahl und Auslegung des passenden Federkontakts.
Bitte kontaktieren Sie uns einfach. Unsere Ingenieure helfen Ihnen gerne weiter.
Alle 41 Ergebnisse werden angezeigt

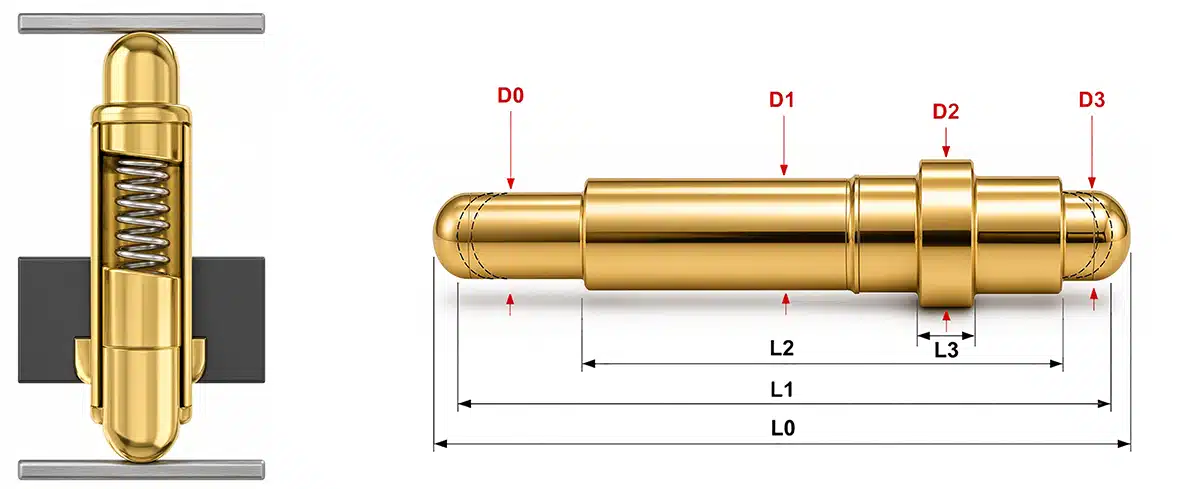

Part | L(0) | L(1) | Working Stroke | D(1) | Strom (min.) | ||
|---|---|---|---|---|---|---|---|
 | 3.20 | 2.60 | 1.00 | 1.50 | 1A | | |
 | 3.20 | 2.40 | 0.90 | 1.50 | 1A | | |
 | 3.80 | 3.20 | 1.20 | 1.50 | 1A | | |
 | 4.10 | 3.20 | 1.60 | 1.48 | 1A | | |
 | 4.20 | 3.00 | 1.30 | 1.50 | 1A | | |
 | 4.50 | 3.20 | 2.00 | 1.50 | 1A | | |
 | 4.80 | 3.80 | 1.40 | 1.50 | 1A | | |
 | 5.00 | 4.00 | 1.10 | 1.50 | 1A | | |
 | 5.00 | 3.60 | 1.60 | 1.50 | 0,1A | | |
 | 5.00 | 3.80 | 2.00 | 1.20 | 1A | | |
 | 5.50 | 4.80 | 1.10 | 1.50 | 1A | | |
 | 6.00 | 4.30 | 1.30 | 1.45 | 1A | | |
 | 6.40 | 4.30 | 1.10 | 1.60 | 2A | | |
 | 6.60 | 4.90 | 2.10 | 1.20 | 1A | | |
 | 6.80 | 5.40 | 2.00 | 1.00 | 1A | | |
 | 7.00 | 5.80 | 1.40 | 1.50 | 1A | | |
 | 7.70 | 4.80 | 1.30 | 2.00 | 1A | | |
 | 8.50 | 7.50 | 3.00 | 1.75 | 1A | | |
 | 8.60 | 6.60 | 2.50 | 1.50 | 2A | | |
 | 8.80 | 6.50 | 3.30 | 2.20 | 1A | | |
 | 9.40 | 8.20 | 1.60 | 2.00 | 10A | | |
 | 9.65 | 7.65 | 2.36 | 1.30 | 1A | | |
 | 10.00 | 8.60 | 2.34 | 1.50 | 2A | | |
 | 11.00 | 8.20 | 2.95 | 1.48 | 1A | | |
 | 11.30 | 8.30 | 3.30 | 2.40 | 2A | |
Double-Ended Pogo Pins mit beidseitiger Kontaktierung
Double-Ended Pogo Pins sind Federkontakte mit zwei beweglichen Kontaktstiften und ermöglichen eine federnde elektrische Kontaktierung auf beiden Seiten. Dadurch können Toleranzen zwischen zwei Kontaktflächen ausgeglichen und kompakte elektrische Verbindungen zwischen Leiterplatten, Baugruppen oder Kontaktflächen realisiert werden.
N&H Technology bietet doppelte Federkontakte in unterschiedlichen Abmessungen, Federwegen und Strombelastbarkeiten. Das Sortiment wurde gezielt um Double-Ended Federkontakte mit Strombelastbarkeiten von 2 A bis 10 A erweitert. Damit stehen auch Ausführungen für Anwendungen mit höheren Anforderungen an die Stromübertragung zur Verfügung.
Beidseitig federnde Kontakte für Leiterplatten und Baugruppen
Im Unterschied zu klassischen Federkontakten mit einem beweglichen Kolben verfügen Double-Ended Federkontakte über eine federnde Kontaktierung an beiden Enden. Dies ermöglicht den Toleranzausgleich auf beiden Kontaktseiten und eröffnet zusätzliche Möglichkeiten bei der konstruktiven Anordnung von Leiterplatten und elektronischen Baugruppen.
Typische Einsatzmöglichkeiten sind Verbindungen zwischen zwei Leiterplatten, modulare elektronische Baugruppen, Lade- und Stromschnittstellen sowie Kontaktierungen, bei denen Bewegungen oder Maß- und Positionstoleranzen auf beiden Seiten des Federkontakts ausgeglichen werden müssen.
Auswahl eines Double-Ended Federkontakts
Bei der Auswahl eines doppelten Federkontakts müssen beide Kontaktseiten und die gesamte Einbausituation berücksichtigt werden. Wichtige Parameter sind unter anderem Gesamtlänge, Working Height, Working Stroke, Durchmesser, Federkraft und Strombelastbarkeit.
Da die Kontaktierung auf beiden Seiten federnd erfolgt, sind insbesondere die Positionen der beiden Gegenkontaktflächen und die verfügbaren Federwege für die mechanische Auslegung relevant. Bei Anwendungen mit höheren Strömen müssen zusätzlich Strombelastbarkeit, Kontaktwiderstand und die thermischen Bedingungen der Anwendung berücksichtigt werden.
Weitere Informationen zu Aufbau, Federweg, Federkraft, Strombelastbarkeit und technischen Auslegungskriterien finden Sie auf unserer Seite Über Federkontakte.
Double-Ended Pogo Pins für die automatisierte Bestückung
Je nach Ausführung können Double-Ended Federkontakte mit einer Bestückungskappe ausgestattet und für automatisierte Bestückungsprozesse bereitgestellt werden. Dadurch lassen sich geeignete Varianten in automatisierte Fertigungsabläufe integrieren.
Ob eine bestimmte Ausführung für den vorgesehenen Bestückungs- und Lötprozess geeignet ist, sollte anhand der technischen Daten des jeweiligen Federkontakts geprüft werden.
Kundenspezifische Double-Ended Federkontakte
Wenn keine Standardausführung die mechanischen oder elektrischen Anforderungen Ihrer Anwendung erfüllt, prüfen wir eine kundenspezifische Ausführung. Je nach Projekt können unter anderem Abmessungen, Federwege, Federkraft, Kontaktgeometrie und Oberflächenbeschichtung an die Einbausituation angepasst werden.
Auch die Integration mehrerer Double-Ended Federkontakte in kundenspezifische Kunststoffgehäuse oder Kontaktlösungen ist möglich. Dadurch können Kontaktanzahl, Rastermaß und mechanische Schnittstellen auf die jeweilige Baugruppe abgestimmt werden.
Häufige Fragen zu Double-Ended Pogo Pins
Was ist ein Double-Ended Pogo Pin?
Ein Double-Ended Pogo Pin ist ein Federkontakt mit zwei beweglichen Kontaktstiften. Dadurch ist eine federnde Kontaktierung an beiden Enden des Kontakts möglich.
Worin unterscheiden sich Double-Ended Pogo Pins von normalen Federkontakten?
Bei einem klassischen Federkontakt befindet sich der bewegliche Kontaktstift auf einer Seite. Double-Ended Federkontakte verfügen dagegen über eine federnde Kontaktierung an beiden Enden. Dadurch können Toleranzen zwischen zwei gegenüberliegenden Kontaktflächen auf beiden Seiten ausgeglichen werden.
Welche Strombelastbarkeit bieten Double-Ended Federkontakte?
Das Sortiment von N&H Technology umfasst unterschiedliche Ausführungen. Neu hinzugekommen sind Double-Ended Federkontakte mit Strombelastbarkeiten von 2 A bis 10 A. Welche Ausführung geeignet ist, hängt von den elektrischen und mechanischen Anforderungen der jeweiligen Anwendung ab.
Sind kundenspezifische Double-Ended Federkontakte möglich?
Ja. Wenn keine Standardausführung die Anforderungen erfüllt, können kundenspezifische Double-Ended Federkontakte geprüft werden. Abmessungen, Federwege, Federkraft, Kontaktgeometrie und weitere Parameter können dabei entsprechend der Anwendung ausgelegt werden.
