SMD-Federkontakt SVXP-F-NC3353-01PA – Flat Type

High-Current-Federkontakt SVXP-F-NC3353-01PA – 5A

Der SVXP-F-NC3353-01PA ist ein Flat-Type-Federkontakt für die SMD-Montage mit einer Gesamtlänge von 11.30 mm. Die Working Height beträgt 9.60 mm, der Working Stroke 2.50 mm. Der Federkontakt ist für einen Nennstrom von 5A ausgelegt. Der Kolbendurchmesser beträgt 1.40 mm, der Hülsendurchmesser 2.10 mm.

Technische Maße Federkontakt SVXP-F-NC3353-01PA

(Angaben in mm)

Längen des Federkontaktes SVXP-F-NC3353-01PA

• Gesamtlänge (0): 11.30
• Arbeitslänge (1) – Working Height: 9.60
• Länge (2): 8.80
• Länge (3): 4.75
• Working Stroke: 2.50

Durchmesser des Federkontaktes SVXP-F-NC3353-01PA

• D (0) Kolben: 1.40
• D (1) Hülse: 2.10
• D (2) Basis: 2.90



Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 5A



Dimensionen Federkontakt

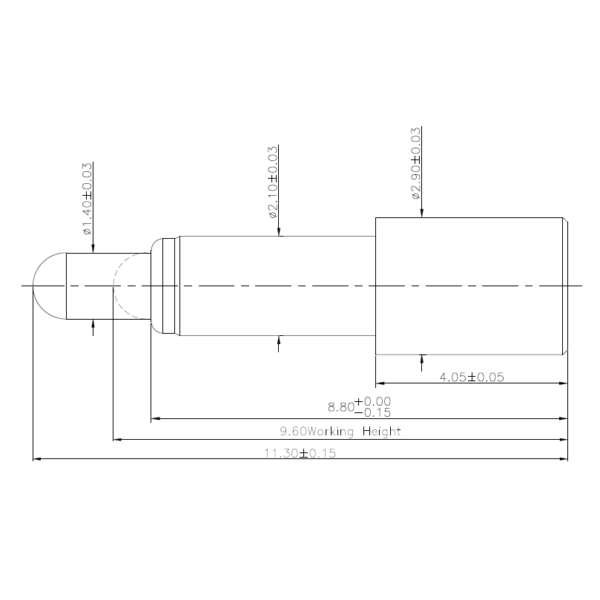

Zeichnung SVXP-F-NC3353-01PA

Technische Beratung zum SMD-Federkontakt SVXP-F-NC3353-01PA

Das technische Datenblatt zum SMD-Federkontakt SVXP-F-NC3353-01PA senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 9.60 mm oder eine andere Stromtragfähigkeit als 5A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

SMD-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
