SMD-Federkontakt SVPC-F-H064M0 – Flat Type

Federkontakt SVPC-F-H064M0 – Flat Type Pogo Pin

Der SVPC-F-H064M0 ist ein Flat-Type-Federkontakt für die SMD-Montage mit einer Gesamtlänge von 8.50 mm. Die Working Height beträgt 7.00 mm, der Working Stroke 2.50 mm. Der Federkontakt ist für einen Nennstrom von 1A ausgelegt. Der Kolbendurchmesser beträgt 1.00 mm, der Hülsendurchmesser 1.51 mm.

Technische Maße Federkontakt SVPC-F-H064M0

(Angaben in mm)

Längen des Federkontaktes SVPC-F-H064M0

• Gesamtlänge (0): 8.50
• Arbeitslänge (1) – Working Height: 7.00
• Länge (2): 6.00
• Länge (3): 5.50
• Working Stroke: 2.50

Durchmesser des Federkontaktes SVPC-F-H064M0

• D (0) Kolben: 1.00
• D (1) Hülse: 1.51
• D (2) Basis: 2.00

Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A

Dimensionen Federkontakt

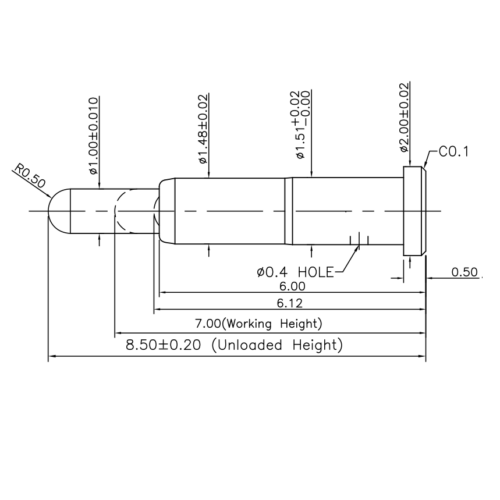

Zeichnung SVPC-F-H064M0

Technische Beratung zum SMD-Federkontakt SVPC-F-H064M0

Das technische Datenblatt zum SMD-Federkontakt SVPC-F-H064M0 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 7.00 mm oder eine andere Stromtragfähigkeit als 1A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

SMD-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
