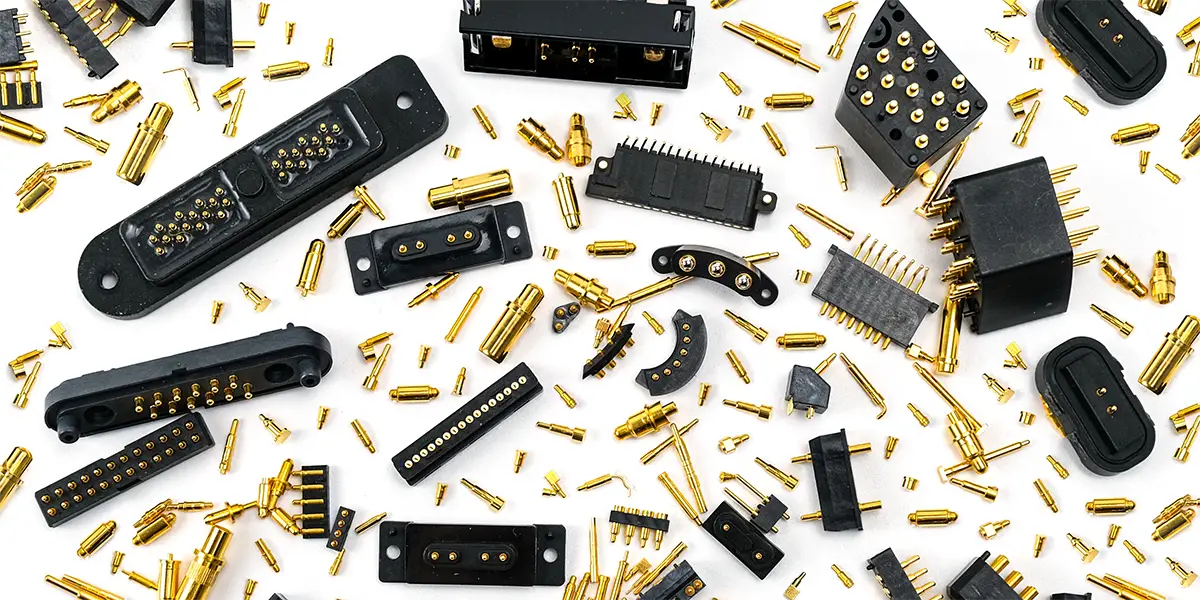

Federkontakt Konnektoren
Steckverbinder auf Federkontaktbasis – kompakt und individuell ausgelegt
Wir entwickeln und fertigen kundenspezifische Federkontakt-Konnektoren für die zuverlässige Übertragung von Strom und elektrischen Signalen. Auf Basis unseres umfangreichen Sortiments an Standard-Federkontakten lassen sich unterschiedliche Steckverbinder realisieren, abgestimmt auf die mechanischen und elektrischen Anforderungen der jeweiligen Anwendung.
Neben der Auswahl der Federkontakte können unter anderem Gehäuseform, Pin-Anzahl, Rastermaß, Strombelastbarkeit und Anschlussart individuell ausgelegt werden. Auch die direkte Integration der Federkontakte in kundenspezifische Kunststoffgehäuse ist möglich.
Je nach Projekt übernehmen wir darüber hinaus die Fertigung kompletter Baugruppen einschließlich Gehäuse, Kabelkonfektionierung und weiterer HMI-Komponenten.
Zu unseren realisierbaren Kontaktlösungen gehören unter anderem:
- Kompakte Steckverbinder für Anwendungen mit begrenztem Bauraum
- Wasserdichte Steckverbindungen bis Schutzklasse IPX8
- Hochstrom-Steckverbinder mit Strombelastbarkeiten bis 15 A pro Kontakt
- Magnetische Steckverbinder mit magnetischer Führung und Federkontaktierung
Sie benötigen einen Federkontakt-Konnektor für eine bestimmte Einbausituation? Senden Sie uns Ihre technischen Anforderungen oder Ihre Zeichnung. Wir unterstützen Sie bei der Auswahl der Federkontakte und der konstruktiven Auslegung der passenden Kontaktlösung.
Ergebnisse 1–50 von 64 werden angezeigt
Part | Type | Pins | Länge | ||
|---|---|---|---|---|---|
 | Flat Type | 2 | 5.10 | | |
 | Right Angle Type | 2 | 5.50 | | |
 | Flat Type | 2 | 5.50 | | |
 | Flat Type | 2 | 9.20 | | |
 | Flat Type | 2 | 8.60 | | |
 | Flat Type | 2 | 6.20 | | |
 | Flat Type | 2 | 7.60 | | |
 | Flat Type | 2 | 5.10 | | |
 | Flat Type | 2 | 9.20 | | |
 | Flat Type | 2 | 5.10 | | |
 | Flat Type | 2 | 6.00 | | |
 | Plug-In Type | 2 | 5.40 | | |
 | Flat Type | 2 | 5.10 | | |

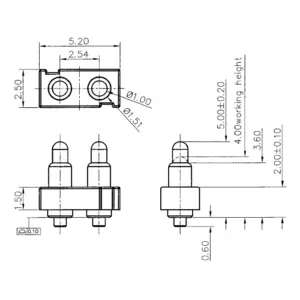

 | Plug-In Type | 2 | 5.20 | | |
 | Flat Type | 2 | 5.50 | | |
 | Plug-In Type | 2 | 10.11 | | |
 | Waterproof IP | 2 | 7.50 | | |
 | Flat Type | 2 | 10.10 | | |
 | Flat Type | 2 | 5.40 | | |
 | Right Angle Type | 2 | 5.50 | | |
 | Right Angle Type | 3 | 6.34 | | |
 | Right Angle Type | 3 | 8.90 | | |
 | Rolling Pin Type | 3 | 23.00 | | |
 | Flat Type | 3 | 7.60 | | |
 | Flat Type | 3 | 10.10 | |
Federkontakt-Konnektoren für Strom- und Signalübertragung
Federkontakt-Konnektoren kombinieren mehrere Federkontakte in einem gemeinsamen Gehäuse und ermöglichen eine kompakte, lösbare Verbindung für die Übertragung von Strom und elektrischen Signalen. Anzahl, Anordnung und Ausführung der Kontakte können entsprechend der jeweiligen elektrischen und mechanischen Anforderungen ausgelegt werden.
N&H Technology entwickelt Federkontakt-Steckverbinder auf Basis unterschiedlicher Federkontakt-Bauformen. Je nach Einbausituation können unter anderem Flat Type, Plug-In, Right Angle oder weitere Federkontakte in eine mehrpolige Kontaktlösung integriert werden.
Kundenspezifische Pogo-Pin-Konnektoren
Federkontakt-Konnektoren werden häufig an die jeweilige Baugruppe angepasst. Neben der Anzahl und Position der Federkontakte können unter anderem Rastermaß, Gehäusegeometrie, Einbaumaße, Anschlussart und Kontaktanordnung entsprechend der Anwendung ausgelegt werden.
Dabei können innerhalb eines Konnektors unterschiedliche Anforderungen an die einzelnen Kontakte berücksichtigt werden. So lassen sich beispielsweise Kontakte für die Stromversorgung und Signalübertragung innerhalb einer gemeinsamen Schnittstelle kombinieren.
Auf Wunsch übernehmen wir nicht nur die Auslegung des Federkontakt-Konnektors, sondern auch die Integration weiterer Komponenten und die Umsetzung kompletter Baugruppen.
Federkontakt-Steckverbinder für unterschiedliche Einbausituationen
Die federnde Kontaktierung ermöglicht einen definierten Anpressdruck zur Gegenkontaktfläche und kann gleichzeitig Fertigungs-, Montage- und Positionstoleranzen ausgleichen. Dadurch eignen sich Federkontakt-Konnektoren für kompakte Schnittstellen, bei denen eine wiederholt lösbare elektrische Verbindung benötigt wird.
Die konstruktive Ausführung richtet sich nach der jeweiligen Einbausituation. Neben geraden Kontaktierungen sind beispielsweise seitliche Kontaktierungsrichtungen oder besonders kompakte Anordnungen möglich. Entscheidend sind dabei der verfügbare Bauraum, die Position der Gegenkontakte und die erforderlichen elektrischen Eigenschaften.
Magnetische Steckverbinder mit Federkontakten
Federkontakt-Konnektoren können auch mit Magneten zu einem magnetischen Steckverbinder kombiniert werden. Die Magnete unterstützen die Positionierung und das Zusammenführen der beiden Steckverbinderhälften, während die Federkontakte die elektrische Verbindung herstellen.
Je nach Anwendung können Gehäusegeometrie, Magnetanordnung, Kontaktanzahl und elektrische Auslegung kundenspezifisch umgesetzt werden. Auch zusätzliche Anforderungen an Abdichtung oder Kabelkonfektion können bei der Entwicklung der Kontaktlösung berücksichtigt werden.
Auslegung eines Federkontakt-Konnektors
Bei der Entwicklung eines mehrpoligen Federkontakt-Konnektors müssen mechanische und elektrische Anforderungen gemeinsam betrachtet werden. Wichtige Parameter sind unter anderem Kontaktanzahl, Rastermaß, Working Height, Working Stroke, Federkraft, Strombelastbarkeit und Gehäusegeometrie.
Besonders bei mehreren Federkontakten ist die resultierende Gesamtkraft zu berücksichtigen, da sich die Federkräfte der einzelnen Kontakte addieren. Gleichzeitig müssen die elektrischen Anforderungen jedes Kontakts entsprechend seiner Funktion innerhalb des Konnektors ausgelegt werden.
Weitere Informationen zu Aufbau, Federkraft, Federweg, Strombelastbarkeit und den verschiedenen Bauformen finden Sie auf unserer Seite Über Federkontakte.
Häufige Fragen zu Federkontakt-Konnektoren
Was ist ein Federkontakt-Konnektor?
Ein Federkontakt-Konnektor kombiniert mehrere Federkontakte in einem gemeinsamen Gehäuse. Dadurch entsteht eine mehrpolige elektrische Schnittstelle, über die je nach Auslegung Strom und Signale übertragen werden können.
Wie viele Federkontakte können in einem Konnektor kombiniert werden?
Die Anzahl der Kontakte wird entsprechend der Anwendung und dem verfügbaren Bauraum festgelegt. Neben der Kontaktanzahl können auch Rastermaß, Anordnung und Gehäusegeometrie kundenspezifisch ausgelegt werden.
Sind individuelle Gehäuseformen für Federkontakt-Konnektoren möglich?
Ja. Für Federkontakt-Konnektoren können kundenspezifische Gehäuse entwickelt werden, die an die jeweilige Einbausituation angepasst sind. Dabei lassen sich unter anderem Gehäuseform, Abmessungen, Kontaktanzahl, Rastermaß und Anordnung der Federkontakte individuell auslegen. Auf Wunsch können die Federkontakte auch direkt in ein kundenspezifisches Kunststoffgehäuse oder eine komplette Baugruppe integriert werden.
Können Strom- und Signalkontakte in einem Konnektor kombiniert werden?
Ja. Innerhalb eines kundenspezifischen Federkontakt-Konnektors können Kontakte für unterschiedliche elektrische Aufgaben kombiniert werden. Die jeweiligen Federkontakte werden entsprechend den Anforderungen an Strom- oder Signalübertragung ausgewählt.
Sind magnetische Federkontakt-Konnektoren möglich?
Ja. Federkontakte können mit Magneten und einem kundenspezifischen Gehäuse zu einem magnetischen Steckverbinder kombiniert werden. Die Magnete unterstützen dabei das Zusammenführen und Positionieren der Steckverbindung, während die Federkontakte die elektrische Kontaktierung übernehmen.
