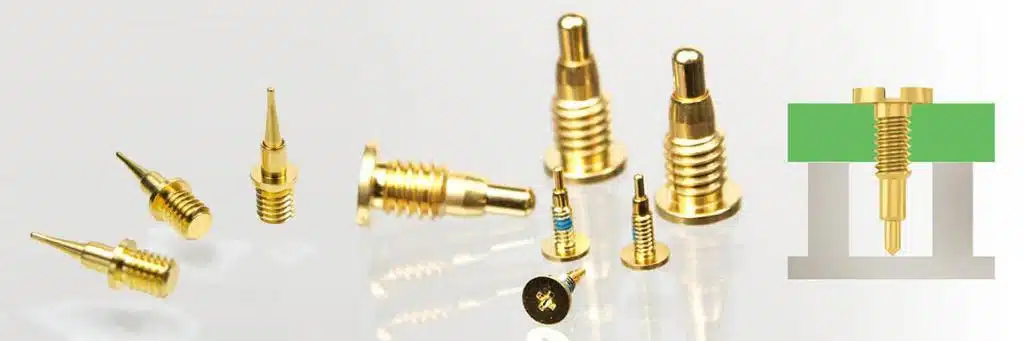

Federkontakte mit integriertem Schraubgewinde
Federkontakte mit Schraubgewinde für kompakte Elektronikdesigns
Mit zunehmender Miniaturisierung elektronischer Geräte und Baugruppen steigen die Anforderungen an eine platzsparende und zuverlässige elektrische Kontaktierung. Gleichzeitig müssen Komponenten häufig sicher mechanisch befestigt werden. Federkontakte mit integriertem Schraubgewinde kombinieren beide Funktionen in einem Bauteil: elektrische Kontaktierung und mechanische Befestigung.
N&H Technology bietet hierfür Flat Type Federkontakte mit kundenspezifisch integriertem Gewinde an. Das Gewinde wird direkt in den Federkontakt eingebracht und ermöglicht eine sichere Verschraubung innerhalb der Baugruppe. Zusätzliche Befestigungselemente können dadurch je nach Konstruktion reduziert oder vollständig eingespart werden.
Flat Type Federkontakte mit kundenspezifischem Gewinde
Die Integration eines Schraubgewindes ist bei unseren Flat Type Federkontakten ab einer Kolbenlänge (L0) von 3,5 mm möglich. Art und Abmessung des Gewindes werden entsprechend der jeweiligen konstruktiven Anforderung ausgelegt.
Möglich sind beispielsweise metrische ISO-Gewinde wie M8. Für die technische Prüfung erstellen wir auf Basis des ausgewählten Federkontaktes und der gewünschten Gewindeausführung eine entsprechende Zeichnung.
Damit lassen sich die Vorteile gefederter Kontakte mit einer mechanisch definierten Montage kombinieren:
- zuverlässige Übertragung von Signal- und Leistungsströmen
- integrierte mechanische Befestigung
- reduzierter Bedarf an zusätzlichen Befestigungselementen
- kompakter Aufbau bei begrenztem Bauraum
- vereinfachte Montage von Kontakt und Baugruppe
- kundenspezifische Anpassung der Gewindeausführung
Einsatzbereiche für Federkontakte mit Gewinde
Federkontakte mit Schraubgewinde eignen sich insbesondere für Anwendungen, bei denen wenig Bauraum zur Verfügung steht und gleichzeitig eine zuverlässige elektrische Verbindung sowie eine stabile mechanische Integration erforderlich sind.
Typische Einsatzbereiche sind unter anderem mobile und tragbare Elektronik, medizintechnische Geräte, industrielle Sensorik und Messtechnik, Steuergeräte, Kommunikationsmodule sowie elektronische Baugruppen im Maschinen- und Fahrzeugbau.
Passenden Federkontakt auswählen und Gewinde spezifizieren
Als Basis stehen zahlreiche Flat Type Federkontakte mit unterschiedlichen Abmessungen und elektrischen Eigenschaften zur Verfügung. Wählen Sie zunächst den für Ihre Anwendung geeigneten Federkontakt aus unserem Online-Katalog aus.
Das gewünschte Schraubgewinde können Sie anschließend bei Ihrer Anfrage im Bemerkungsfeld angeben. Auf dieser Grundlage prüfen wir die technische Umsetzbarkeit und stellen Ihnen eine Zeichnung zur Abstimmung bereit.
So entsteht aus einem Standard-Federkontakt eine auf Ihre Einbausituation abgestimmte Kontaktlösung – ohne dass eine vollständige Neuentwicklung des Federkontaktes erforderlich ist.
Download Katalog Federkontakte
Referenzen Screw Pogo Pin

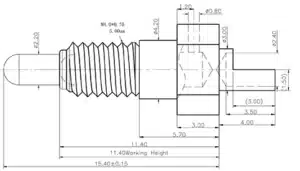

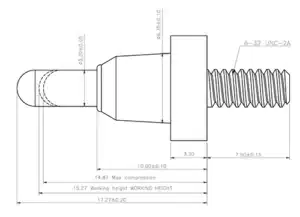

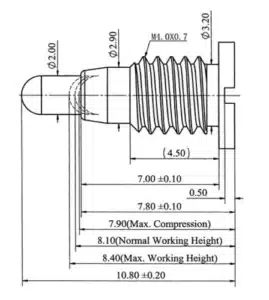

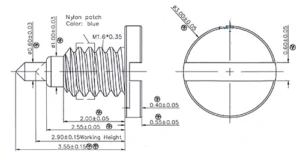

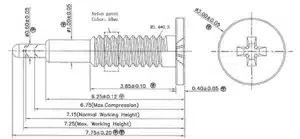

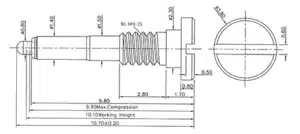

Beispiele realisierter Federkontakte mit Schraubgewinde
FAQ zu Screw Pogo Pins
Da Screw Pogo Pins kundenspezifisch entwickelt und gefertigt werden, stehen in der Regel keine spezifischen Muster vorab zur Verfügung. Vor dem Start der Serienfertigung erfolgt jedoch ein Prototypenlauf. Die Prototypen ermöglichen die Prüfung und Freigabe der mechanischen und elektrischen Eigenschaften unter den vorgesehenen Einsatzbedingungen.
Die Mindestbestellmenge für kundenspezifische Screw Pogo Pins liegt in der Regel bei 1.000 Stück. Abhängig von Ausführung und Projektanforderungen können die Rahmenbedingungen variieren.
Bei kundenspezifischen Screw Pogo Pins beträgt die Lieferzeit bis zu den ersten Prototypen in der Regel 4 bis 6 Wochen. Die genaue Dauer ist von der Ausführung und den technischen Anforderungen abhängig. Die Lieferzeit für die anschließende Serienfertigung wird projektspezifisch festgelegt.
Für eine erste technische Bewertung sind insbesondere Angaben zu Abmessungen und Einbauraum, Gewinde, Federweg bzw. Arbeitshub, Federkraft, Strombelastbarkeit und Stückzahl hilfreich. Idealerweise stellen Sie uns zusätzlich eine Zeichnung oder Informationen zur Einbausituation zur Verfügung.
Alternativ können Sie als Basis für einen kundenspezifischen Screw Pogo Pin auch einen passenden Federkontakt aus unserem Flat-Type-Sortiment auswählen. Für die Ausführung als Screw Pogo Pin eignen sich Federkontakte mit einer Kolbenlänge ab 3,5 mm. Teilen Sie uns anschließend den gewünschten Federkontakt sowie Ihre Anforderungen an Gewinde, Einbausituation und Stückzahl mit.
Screw Pogo Pins werden entsprechend der jeweiligen Anwendung ausgelegt. Je nach Anforderung können unter anderem Abmessungen, Gewinde, Federweg, Federkraft, Beschichtung sowie elektrische und mechanische Eigenschaften angepasst werden.
Die Strombelastbarkeit des Screw Pogo Pins orientiert sich an den technischen Eigenschaften des ausgewählten Federkontakts aus unserem Flat-Type-Sortiment. Dadurch kann bereits bei der Auswahl des Basiskontakts eine für die Anwendung geeignete Strombelastbarkeit berücksichtigt werden.
Einschraubbare Federkontakte können unter anderem in Prüf- und Testvorrichtungen, industriellen Geräten, Maschinen, Lade- und Kontaktierungssystemen sowie bei modular aufgebauten elektrischen Verbindungen eingesetzt werden. Die konkrete Eignung hängt unter anderem von Strombelastbarkeit, Federweg, Einbauverhältnissen und erforderlicher Lebensdauer ab.
