Drucktaster DIOH-GQ22C-11WE

22 mm Mikrotravel-Drucktaster DIOH-GQ22C-11WE – flache Bauform mit LED-Ringbeleuchtung

Der Mikrotravel-Drucktaster DIOH-GQ22C-11WE ist eine präzise Schaltlösung für moderne HMI-Systeme und Bedieneinheiten. Mit einem Einbaudurchmesser von 22 mm und einem besonders flachen Aufbau bietet er eine Kombination aus kompakter Bauweise und hervorragendem taktilem Feedback.
Die integrierte LED-Ringbeleuchtung sorgt für eine klare visuelle Rückmeldung, während der Wechslerkontakt (1NO + 1NC) eine flexible Integration in unterschiedliche Steuerungskonzepte ermöglicht.

Durch seine hochwertige Ausführung mit Schutzklasse 67 / 09 ist der Taster bestens geeignet für Anwendungen in Industrie, Maschinenbau oder Gebäudeautomation.
Seine kurze Betätigung von 0,8 mm mm und die definierte Betätigungskraft von 2,5 N erlauben ein präzises Schalten bei hoher Schaltfrequenz – ideal für Bedienfelder, bei denen Ergonomie und Langlebigkeit entscheidend sind.

Datenblatt herunterladen >>

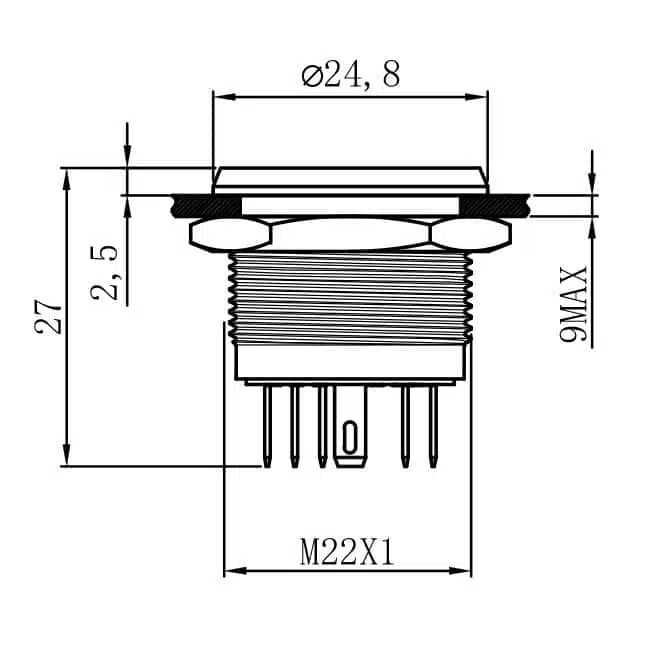

Technische Merkmale

• Einbaudurchmesser (mm): 22
• Schutzklasse IP / IK: 67 / 09
• Anschluss: Pin
• Anschlussspezifikation: 2.8 × 0.5 mm
• Betätigung: Tastend
• Arbeitshub: 0,8 mm mm
• Betätigungskraft: 2,5 N
• Kontaktkonfiguration: 1NO 1NC
• Strombelastbarkeit: 50mA / 12VDC
• Kontaktwiderstand: ≤ 100 mΩ
• Mechanische Lebensdauer: >1.000.000 times
• Elektrische Lebensdauer: >50.000 times
• Betriebstemperatur: -25°C - +65°C
• Plattendicke Einbau: 1–10 mm

LED-Option (auf Anfrage)

Für den DIOH-GQ22C-11WE stehen verschiedene Beleuchtungsvarianten zur Verfügung. Bitte die gewünschte LED-Farbe und Spannung im Anfrageformular oder im Anfragekorb unter „Bemerkung“ angeben.

• Farben: Rot, Grün, Blau, Gelb, Orange, Weiß
• Bi-Color: Rot-Grün, Rot-Blau | Tri-Color RGB: Rot-Grün-Blau
• LED-Spannung: 6 V / 12 V / 24 V
• LED-Kontaktstrom: ≤ 20 mA
• LED-Lebensdauer: 50.000 h

Individuelle Drucktaster können Sie einfach in unserem Drucktaster-Konfigurator zusammenstellen und direkt anfragen.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
