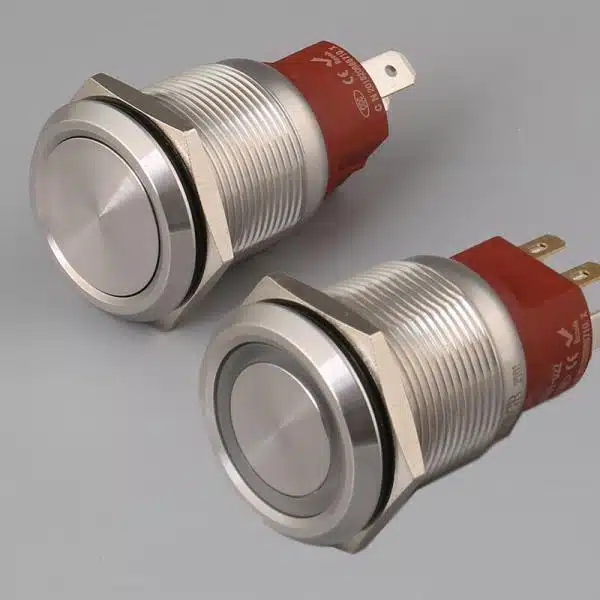

Drucktaster DIOH-S1GQ-D22F

22 mm Drucktaster DIOH-S1GQ-D22F mit 10 A Schaltleistung

Der Drucktaster DIOH-S1GQ-D22F ist für Anwendungen mit hoher Strombelastung konzipiert und überzeugt durch eine robuste Bauweise.

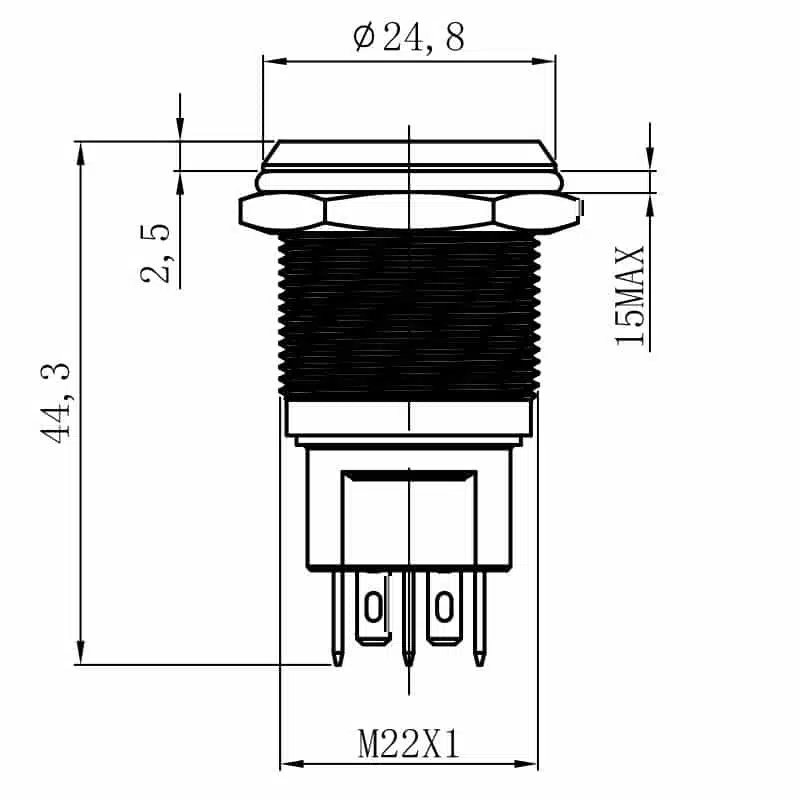

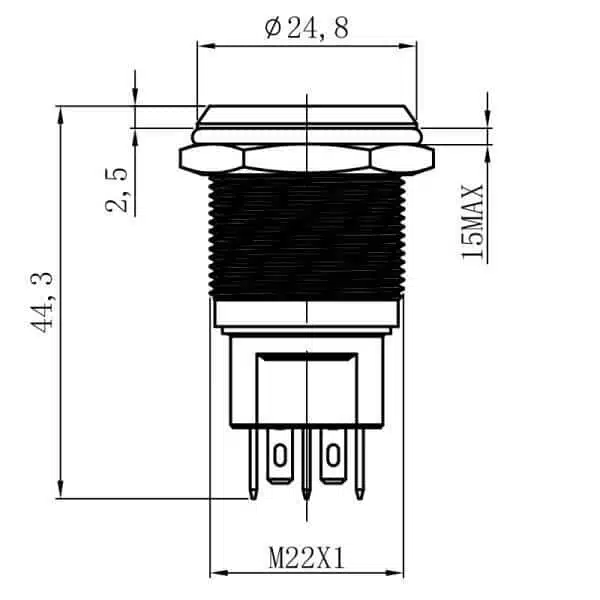

Mit einem Einbaudurchmesser von 22 mm und einer Schaltleistung von bis zu 10 A eignet sich dieser Taster besonders für industrielle Steuerungen, Netzschalter und Leistungsmodule.

Durch seine Schutzart 65 / 09 ist der DIOH-S1GQ-D22F auch für anspruchsvolle Einsatzbedingungen geeignet, etwa in Maschinensteuerungen, Automationssystemen oder robusten Außenanwendungen.
Die Kombination aus hoher Stromtragfähigkeit, klarer Betätigungshaptik und optionaler LED-Beleuchtung macht ihn zu einer vielseitigen Lösung für Entwickler und Systemintegratoren, die langlebige Komponenten mit definierter Schaltcharakteristik benötigen.

Datenblatt >>

Technische Merkmale

• Einbaudurchmesser (mm): 22
• Schutzklasse IP / IK: 65 / 09
• Anschluss: Pin

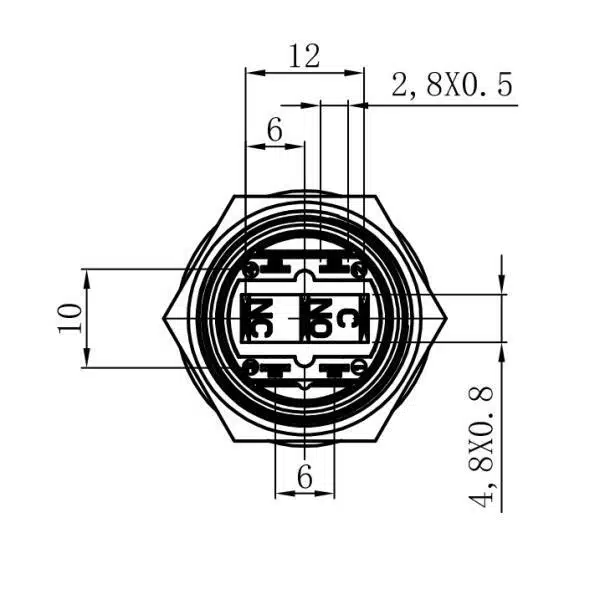

• Anschlussspezifikation: 2,8 × 0,5 mm
• Betätigung: Tastend / Rastend
• Arbeitshub: 3 mm mm
• Kontaktkonfiguration: 1NO1NC
• Strombelastbarkeit: 10A / 250V / 10 A max.
• Kontaktwiderstand: ≤ 50 mΩ
• Mechanische Lebensdauer: >1.000.000 times
• Elektrische Lebensdauer: >50.000 times
• Betriebstemperatur: -25°C - +65°C
• Plattendicke Einbau: 1 – 10 mm

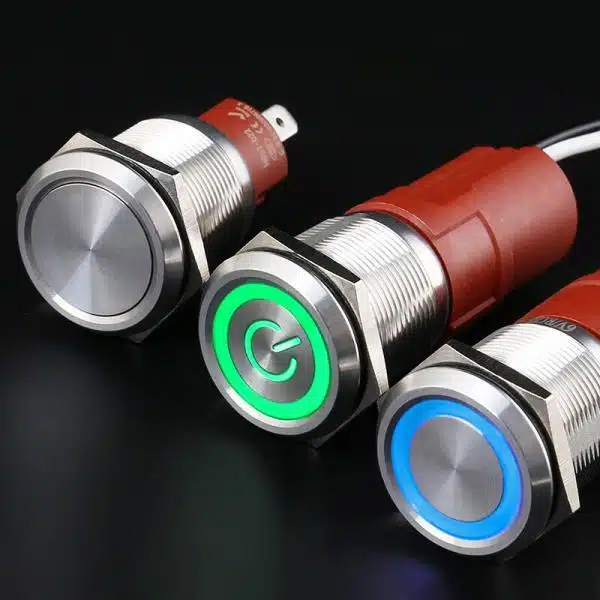

LED-Option (auf Anfrage)

Zur optischen Statusanzeige kann der Drucktaster mit integrierter LED-Beleuchtung geliefert werden. Bitte gewünschte Farbe und Spannung im Anfrageformular oder im Anfragekorb unter „Bemerkung“ angeben.

• Farben: Rot / Grün / Blau / Gelb / Orange / Weiß
• LED-Spannungen: 6 V / 12 V / 24 V / 36 V / 110 V / 220 V
• LED-Kontaktstrom: ≤ 20 mA
• LED-Lebensdauer: 50 000 h

Individuelle Drucktaster können Sie direkt in unserem Drucktaster-Konfigurator zusammenstellen und anfragen.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
