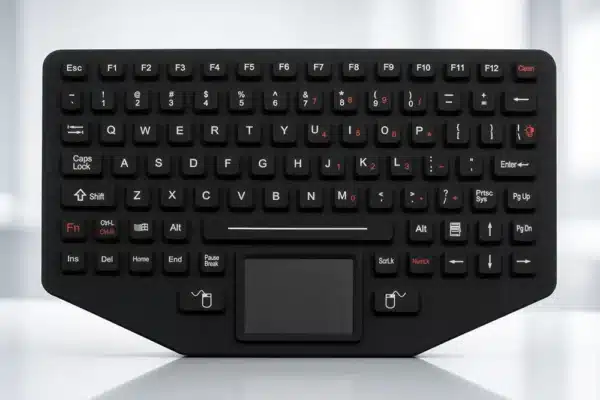

Tastatur mit Touchpad NHKT-M275TP-FN-BL-ML-EMC-OEM

Robuste Spezialtastatur mit Touchpad NHKT-M275TP-FN-BL-ML-EMC-OEM

Die robuste Spezialtastatur NHKT-M275TP-FN-BL-ML-EMC-OEM ist eine kompakte Eingabeeinheit mit integriertem Touchpad und Hintergrundbeleuchtung für industrielle Bedien- und Steuerungssysteme. Mit 89 Tasten einschließlich zwei Maustasten, der Schutzart IP65 an der Frontplatte und einem erweiterten Betriebstemperaturbereich von −40 °C bis +75 °C eignet sie sich für anspruchsvolle Einsatzbedingungen.

Produktbeschreibung

Die Spezialtastatur NHKT-M275TP-FN-BL-ML-EMC-OEM wurde für Anwendungen entwickelt, bei denen eine zuverlässige Tastatureingabe und Maussteuerung auf begrenztem Raum erforderlich sind. Mit Abmessungen von 275 × 169,7 mm und einem Gewicht von 0,8 kg lässt sie sich in industrielle Bedienkonsolen, Steuerpulte und Gerätegehäuse integrieren. Die Montage erfolgt über die Frontplatte. Die rückseitige Leiterplattenbaugruppe ist offen ausgeführt und besitzt keine zusätzliche Abdeckung.

Die Tastatur verfügt über 89 Tasten einschließlich zwei Maustasten. Die erhabenen, rechteckigen Tastenkappen bieten eine taktile Rückmeldung und ermöglichen eine präzise Bedienung. Die Standardtasten haben Abmessungen von 15,8 × 15,8 mm, einen definierten Schaltweg von 1,5 ± 0,1 mm und eine Betätigungskraft von 1,5 ± 0,2 N. Die Carbon-on-Gold-Kontakttechnologie mit vergoldeter Leiterplatte unterstützt eine zuverlässige elektrische Kontaktierung. Die Lebensdauer der Schaltelemente beträgt laut Hersteller mehr als fünf Millionen Betätigungen.

Das integrierte Touchpad ermöglicht die Steuerung des Mauszeigers ohne zusätzliche externe Maus. Es ist abgedichtet und für eine Lebensdauer von mehr als zehn Millionen Betätigungen ausgelegt. Mit einer Auflösung von 40 Counts/mm und einer maximalen Abtastgeschwindigkeit von 1,016 m/s eignet es sich für die Bedienung industrieller Benutzeroberflächen.

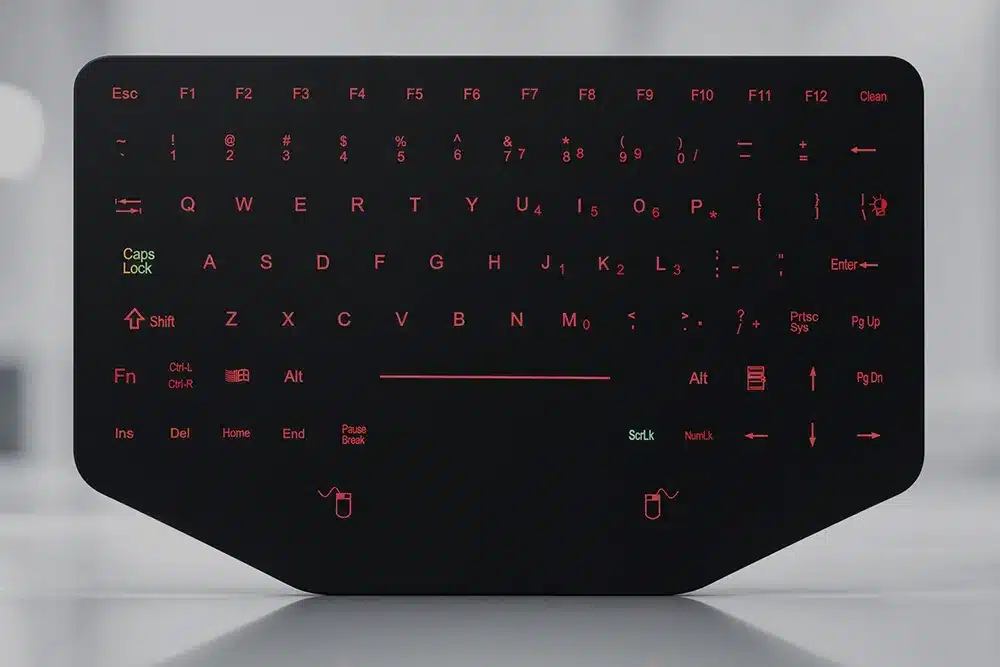

Die Hintergrundbeleuchtung in Weiß oder Rot verbessert die Erkennbarkeit der Tastenbeschriftung bei ungünstigen Lichtverhältnissen. Als Schnittstellen stehen USB und PS/2 zur Verfügung. Die Standardkabellänge beträgt 2,0 m; kundenspezifische Kabellängen sind möglich. Unterstützt werden gängige Betriebssysteme wie Windows, Linux, Unix, Mac OS X, VxWorks und Android.

Die Spezialtastatur ist für einen Betriebstemperaturbereich von −40 °C bis +75 °C ausgelegt. Die Frontplatte bietet gemäß Herstellerangaben die Schutzart IP65. Darüber hinaus nennt das Datenblatt Prüfungen hinsichtlich Salznebel, Feuchtwärme und Trockenwärme. Damit eignet sich die Tastatur für Anwendungen mit erhöhten Anforderungen an die Umweltbeständigkeit.

Für die elektromagnetische Verträglichkeit und Umweltbeständigkeit führt der Hersteller die Normen MIL-STD-461G und MIL-STD-810H auf. Das Datenblatt enthält hierzu Angaben zu EMV-Prüfverfahren sowie Umweltprüfungen unter anderem hinsichtlich Temperatur, Luftdruck, Feuchtigkeit, Vibration, Schock, Regen und Staub. Laut Hersteller ist die Tastatur außerdem CE- und FCC-zertifiziert sowie RoHS-konform.

Typische Einsatzbereiche sind industrielle Steuerungs- und Überwachungssysteme, Fahrzeugtechnik, maritime Anwendungen, Radar- und Sensorsysteme sowie mobile Bedienkonsolen. Durch die Kombination aus kompakter Tastatur, integriertem Touchpad und robuster Konstruktion bietet die NHKT-M275TP-FN-BL-ML-EMC-OEM eine platzsparende Eingabelösung für anspruchsvolle Bedienumgebungen.

Spezifikationen

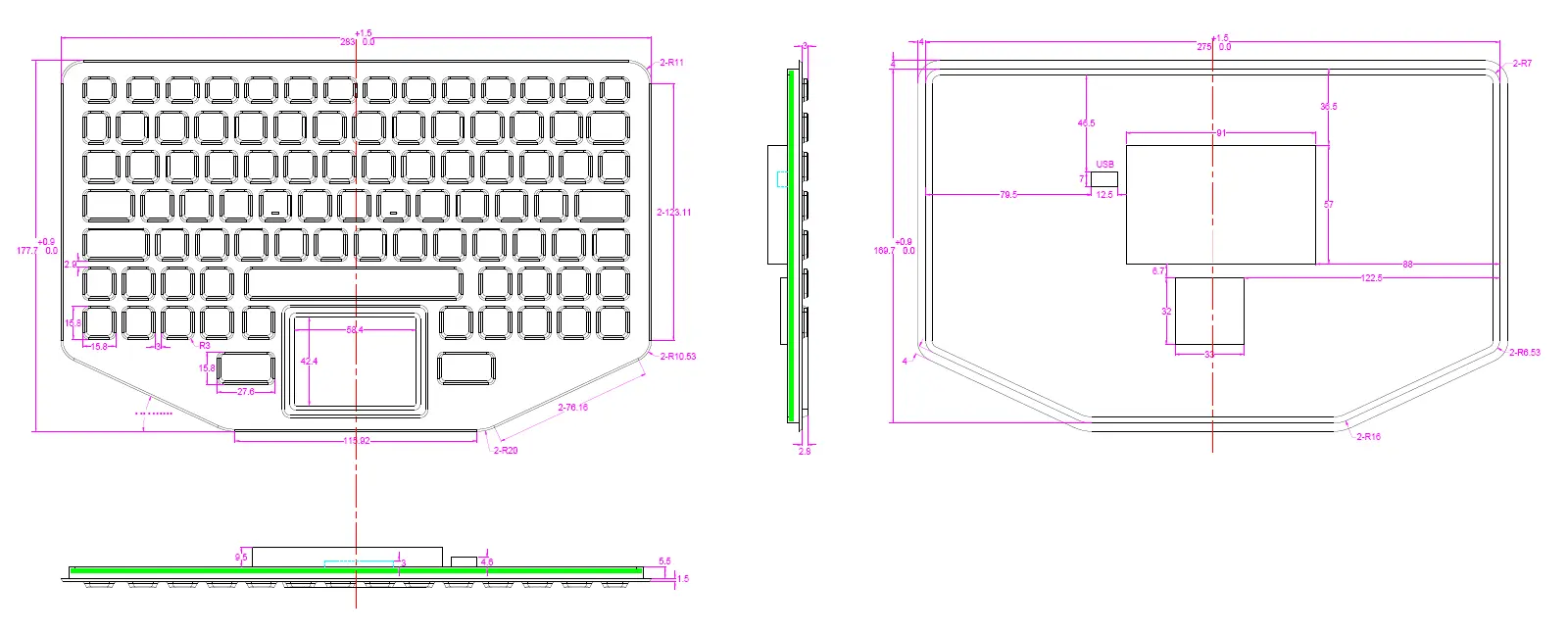

• Abmessungen: 275 × 169,7 mm
• Anzahl Tasten: 89 einschließlich 2 Maustasten
• Tastenausführung: Erhabene rechteckige Tasten mit taktiler Rückmeldung
• Tastengröße: 15,8 × 15,8 mm (Standardtasten)
• Schaltweg: 1,5 ± 0,1 mm
• Betätigungskraft: 1,5 ± 0,2 N
• Kontakttechnologie: Carbon-on-Gold mit vergoldeter Leiterplatte
• Lebensdauer der Tasten: Mehr als 5 Mio. Betätigungen
• Touchpad: Integriert, abgedichtet
• Touchpad-Auflösung: 40 Counts/mm
• Touchpad-Lebensdauer: Mehr als 10 Mio. Betätigungen
• Touchpad-Abtastgeschwindigkeit: Max. 1,016 m/s
• Versorgungsspannung: 5 V DC ± 5 %
• Stromaufnahme Tastatur: 50 mA ohne / 300 mA mit Hintergrundbeleuchtung
• Stromaufnahme Touchpad: Weniger als 10 mA im aktiven Betrieb
• Hintergrundbeleuchtung: Weiß oder Rot
• Schnittstellen: USB oder PS/2
• Kabellänge: Standard 2,0 m; kundenspezifische Längen möglich
• Betriebstemperatur: −40 °C bis +75 °C
• Lagertemperatur: −45 °C bis +85 °C
• Relative Luftfeuchtigkeit: Bis 100 % gemäß Herstellerangabe
• Luftdruck: 60–106 kPa
• Schutzart: IP65 (Frontplatte, dynamisch)

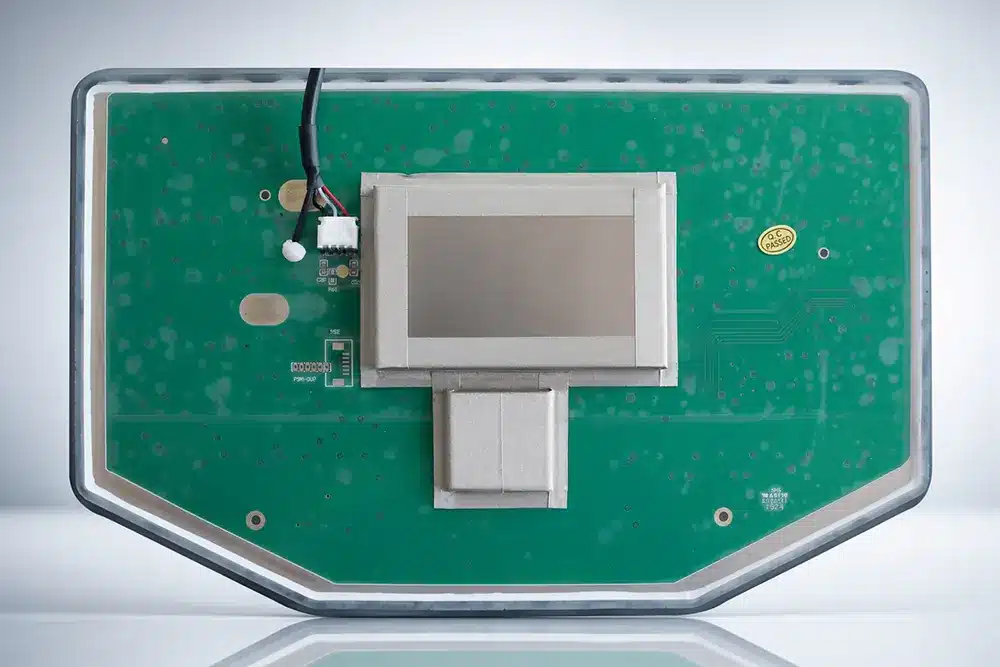

• Montage: Frontplattenmontage, rückseitig offene Leiterplattenbaugruppe
• Gewicht: 0,8 kg
• MTBF: Mehr als 20.000 Stunden
• MTTR: Weniger als 30 Minuten
• Normen: MIL-STD-461G (EMV), MIL-STD-810H (Umweltbeständigkeit), gemäß Herstellerangaben
• Konformität: RoHS, CE und FCC gemäß Herstellerangaben
• Betriebssysteme: Windows, Linux, Unix, Mac OS X, VxWorks, Android
• Datenblatt NHKT-M275TP-FN-BL-ML-EMC-OEM zum download >>

Tastaturlayout

Die Spezialtastatur verfügt über ein kompaktes Tastenlayout mit 89 Tasten einschließlich zwei Maustasten und einem integrierten Touchpad. Die Anordnung ermöglicht die kombinierte Tastatur- und Mausbedienung ohne zusätzliche externe Eingabegeräte.
