Robuste Spezialtastatur mit Edelstahlfront NHKT-M390TP-FN-BL-ML-EMC-DWP

Robuste Spezialtastatur mit Touchpad und Edelstahlfront NHKT-M390TP-FN-BL-ML-EMC-DWP

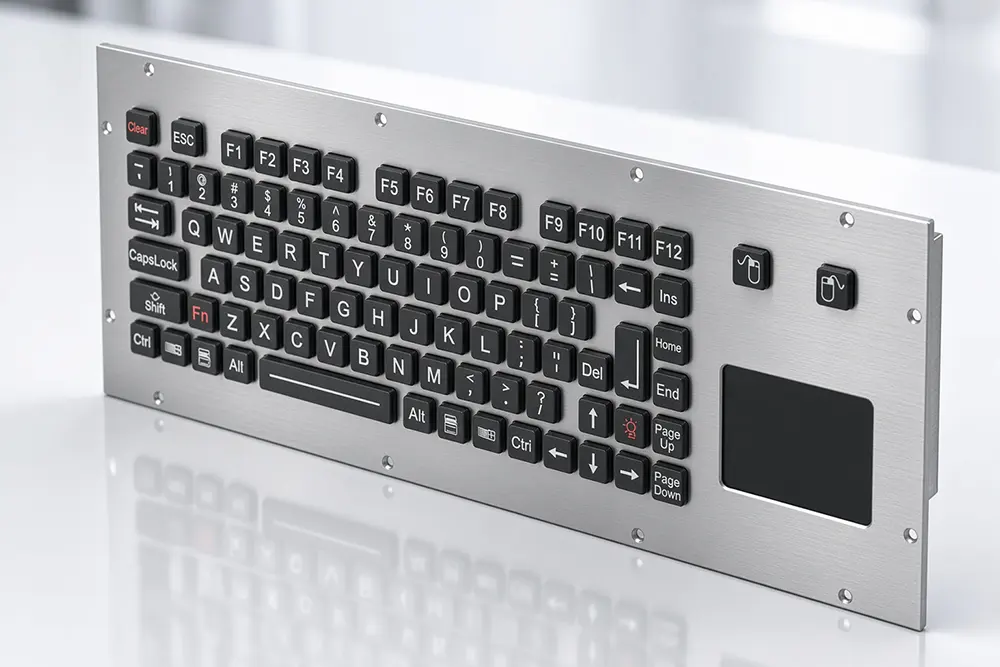

Die robuste Spezialtastatur NHKT-M390TP-FN-BL-ML-EMC-DWP ist eine widerstandsfähige Industrietastatur mit integriertem Touchpad für anspruchsvolle Bedien- und Steuerungsanwendungen. Sie kombiniert eine gebürstete Edelstahlfrontplatte mit langlebigen Polymertasten und einer integrierten Maussteuerung. Die Tastatur ist für den Einbau in industrielle Bedienkonsolen und technische Systeme unter erschwerten Umgebungsbedingungen konzipiert.

Produktbeschreibung

Die Spezialtastatur verfügt über 89 Tasten einschließlich zwei Maustasten sowie robuste Polymertasten mit taktiler Rückmeldung. Ein definierter Tastenhub von 1,2 ± 0,1 mm und eine Betätigungskraft von 1,0 ± 0,2 N bei Standardtasten ermöglichen eine präzise Eingabe. Die Schaltelemente sind laut Hersteller für mehr als fünf Millionen Betätigungen ausgelegt.

Das integrierte, abgedichtete Touchpad ermöglicht die Steuerung des Mauszeigers direkt über die Tastatur. Zwei zusätzliche Maustasten unterstützen die Navigation und Auswahl innerhalb der Benutzeroberfläche. Dadurch kann auf eine separate externe Maus verzichtet werden. Das Touchpad ist laut Hersteller für mehr als zehn Millionen Betätigungen ausgelegt.

Die Frontplatte aus gebürstetem Edelstahl bietet eine widerstandsfähige Oberfläche für anspruchsvolle Einsatzbedingungen. Mit Frontplattenabmessungen von 390,9 × 149,3 mm lässt sich die Tastatur in Bedienpulte, Steuerungskonsolen und Gerätegehäuse integrieren. Die Konstruktion ist für die feste Montage vorgesehen.

Für die Bedienung bei unterschiedlichen Lichtverhältnissen ist die Spezialtastatur mit einer Hintergrundbeleuchtung in Weiß oder Rot erhältlich. Die Carbon-on-Gold-Tastenschaltertechnologie mit einer Leiterplatte in Militärausführung ist auf eine zuverlässige elektrische Kontaktierung ausgelegt.

Die Spezialtastatur besitzt laut Hersteller frontseitig die Schutzart IP65 und ist für Betriebstemperaturen von −40 °C bis +75 °C spezifiziert. Darüber hinaus werden die Standards MIL-STD-461G für elektromagnetische Verträglichkeit und MIL-STD-810H für Umweltbeständigkeit angegeben. Das Datenblatt enthält hierzu unter anderem Prüfbedingungen für Temperatur, Feuchtigkeit, Vibration, mechanischen Schock, Staub und Salznebel.

Die Stromversorgung erfolgt über 5 V DC. Als Anschlüsse sind USB oder ein Luftfahrtsteckverbinder (Aviation-Steckverbinder) vorgesehen. Für das Touchpad werden USB und PS/2 als Schnittstellen angegeben. Die Tastatur unterstützt laut Hersteller unter anderem Windows, Linux, Unix, Mac OS X, VxWorks und Android.

Typische Einsatzbereiche sind industrielle Bedienkonsolen, Fahrzeugtechnik, maritime Steuerungssysteme, Radar- und Überwachungsanlagen sowie UAV-Bodenstationen. Die Kombination aus Edelstahlfrontplatte, integriertem Touchpad und hoher Umweltbeständigkeit ermöglicht den Einsatz in anspruchsvollen technischen Anwendungen.

Technische Spezifikationen

• Modell: NHKT-M390TP-FN-BL-ML-EMC-DWP
• Frontplattenabmessungen: 390,9 × 149,3 mm
• Tastenanzahl: 89 einschließlich 2 Maustasten
• Tastenausführung: Robuste Polymertasten mit taktiler Rückmeldung
• Tastengröße: 14,0 × 14,0 mm (Standardtasten), 14,0 × 28,0 mm (Eingabetaste), 14,0 × 68,2 mm (Leertaste)
• Tastenhub: 1,2 ± 0,1 mm
• Betätigungskraft: 1,0 ± 0,2 N (Standardtasten), 2,0 ± 0,2 N (Eingabetaste)
• Lebensdauer der Tasten: Mehr als 5 Millionen Betätigungen
• Kontakttechnologie: Carbon-on-Gold mit Leiterplatte in Militärausführung
• Frontplattenmaterial: Gebürsteter Edelstahl
• Montageausführung: Einbauversion mit Edelstahlfrontplatte
• Gewicht: 2,0 kg
• Maussteuerung: Integriertes, abgedichtetes Touchpad mit 2 Maustasten
• Touchpad-Auflösung: 40 Counts/mm
• Maximale Abtastgeschwindigkeit: 1,016 m/s
• Touchpad-Lebensdauer: Mehr als 10 Millionen Betätigungen laut Hersteller
• Schutzart: IP65 (Frontplatte, dynamisch)
• Betriebstemperatur: −40 °C bis +75 °C
• Lagertemperatur: −45 °C bis +85 °C
• Relative Luftfeuchtigkeit im Betrieb: Bis 100 % laut Hersteller
• Versorgungsspannung: 5 V DC ± 0,25 V
• Stromaufnahme: 50 mA ohne Hintergrundbeleuchtung, 300 mA mit Hintergrundbeleuchtung
• Hintergrundbeleuchtung: Weiß oder Rot
• Anschlussvarianten: USB oder Luftfahrtsteckverbinder (Aviation-Steckverbinder)
• Touchpad-Schnittstelle: USB oder PS/2
• Kabellänge: Standardmäßig 1,5 m oder 2,0 m, kundenspezifische Längen möglich
• Betriebssysteme: Windows, Linux, Unix, Mac OS X, VxWorks und Android
• Herstellerangaben zu Normen: MIL-STD-461G, MIL-STD-810H
• Konformität laut Hersteller: RoHS, CE und FCC
• MTBF: Mehr als 20.000 Stunden laut Hersteller
• MTTR: Weniger als 30 Minuten laut Hersteller
• Datenblatt NHKT-M390TP-FN-BL-ML-EMC-DWP zum download >>

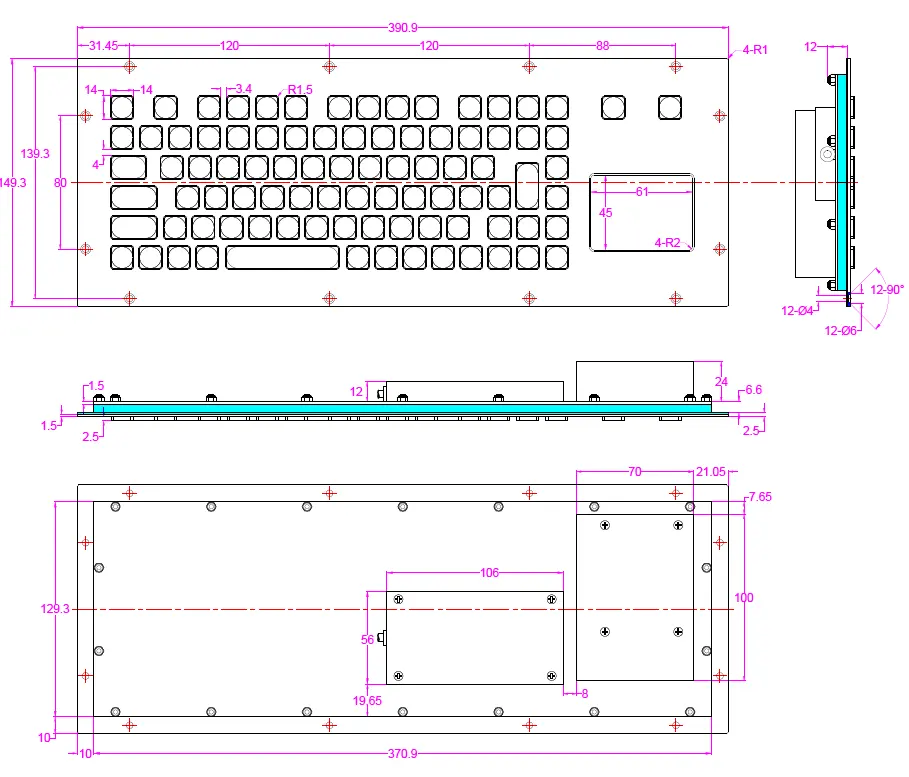

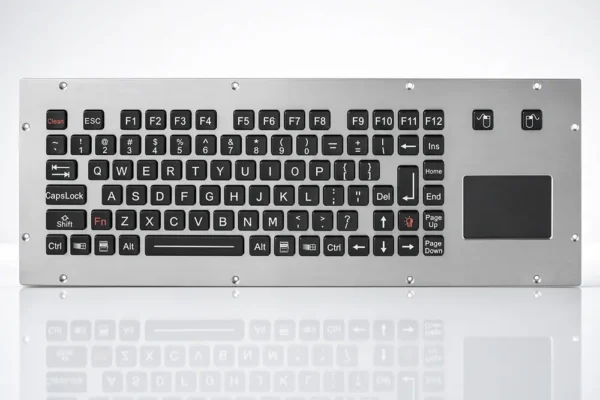

Tastaturlayout

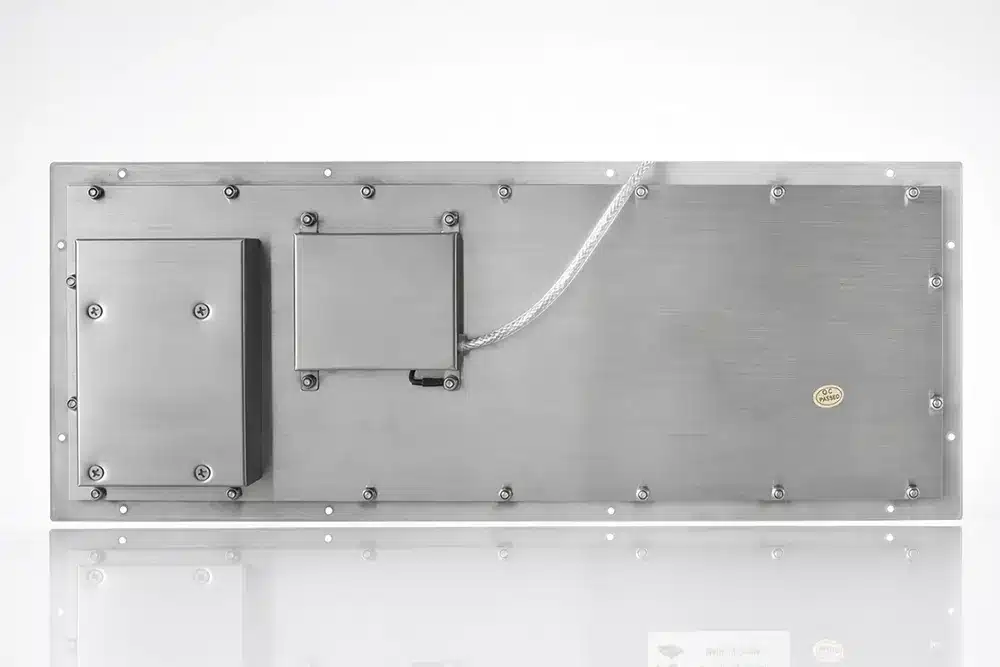

Die Spezialtastatur verfügt über ein kompaktes Tastenlayout mit Funktionstasten, integriertem Touchpad und zwei zusätzlichen Maustasten. Die Edelstahlfrontplatte besitzt umlaufende Befestigungspunkte zur Integration in Bedienkonsolen und Gerätegehäuse. Weitere Anschluss- und Ausführungsvarianten können projektbezogen angefragt werden.
