Double-Ended Federkontakt SVXP-D-NC3500-01PA

Federkontakt SVXP-D-NC3500-01PA – Double-Ended Pogo Pin

Der Double-Ended Federkontakt SVXP-D-NC3500-01PA ist ein beidseitig gefederter Pogo Pin mit 4.80 mm Gesamtlänge und 3.80 mm Working Height. Der Full Working Stroke beträgt 1.40 mm. Mit 50g Federkraft und 1A Nennstrom stehen konkrete mechanische und elektrische Kennwerte für die konstruktive Integration zur Verfügung.

Der Kolbendurchmesser beträgt 0.90 mm, der Hülsendurchmesser 1.50 mm. Die beidseitig federnde Bauform ermöglicht die Kontaktierung zwischen gegenüberliegenden Kontaktpunkten und kann mechanische Toleranzen innerhalb des verfügbaren Federwegs ausgleichen.

Dimension des SVXP-D-NC3500-01PA (Angaben in mm)

Längen

• Länge Total (L0): 4.80
• Working Height (L1): 3.80
• Länge (L2): 3.40
• Länge (L3): 0.50
• Full Working Stroke: 1.40

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 2.00



Material & elektrische Eigenschaften

• Material Kolben: HBi59
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A
• Federkraft (±20%):  50g



Dimensionen Federkontakt

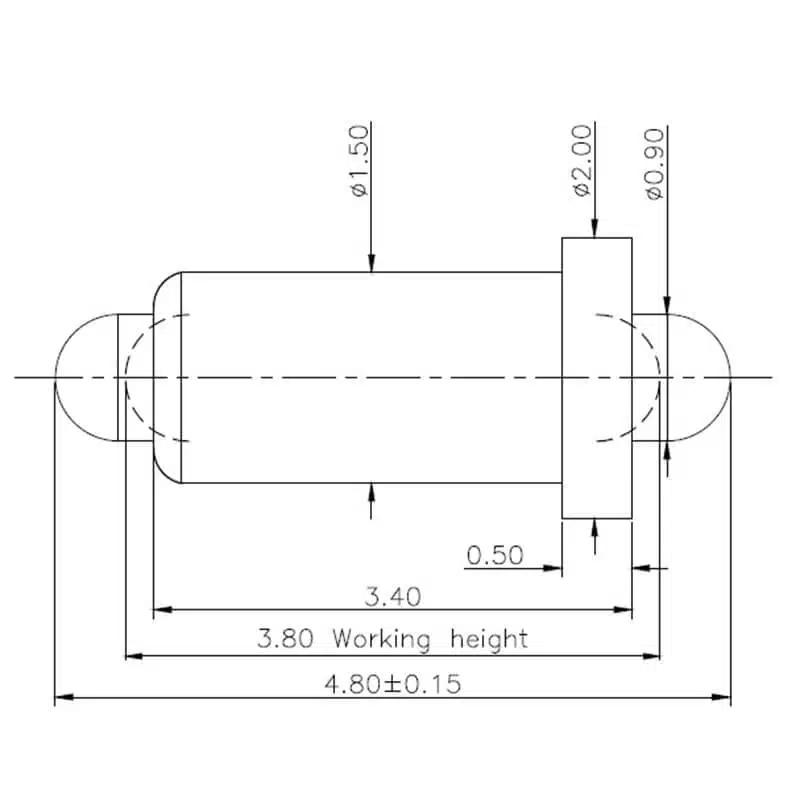

Zeichnung SVXP-D-NC3500-01PA

Technische Beratung zum Double-Ended Federkontakt SVXP-D-NC3500-01PA

Das technische Datenblatt zum Double-Ended Federkontakt SVXP-D-NC3500-01PA senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen entwickeln wir passende Varianten, beispielsweise mit angepasster Federkraft, Stromtragfähigkeit oder Kontaktgeometrie. Auch kundenspezifische Ausführungen mit abweichenden Abmessungen sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

Double-Ended Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
