Doppelter Federkontakt SVPC-D-H025M0

Federkontakt SVPC-D-H025M0 – Double-End Pogo Pin

Der Double-End Federkontakt SVPC-D-H025M0, auch als beidseitig gefederter Pogo Pin bezeichnet, ist ein spezieller Kontaktstift mit zwei beweglichen Kolben.
Im Unterschied zu Standard-Pogo Pins, die einseitig in der Leiterplatte montiert werden, ermöglicht dieses Modell eine beidseitige, federnde Kontaktierung. Mit einer Gesamtlänge von 8.50 mm und einem Nennstrom bis 1A bietet der Kontakt eine zuverlässige elektrische Verbindung für anspruchsvolle Board-to-Board-Anwendungen.



Dimension des SVPC-D-H025M0 (Angaben in mm)

Längen

• Länge Total (L0): 8.50
• Arbeitslänge (L1): 7.50
• Länge (L2): 5.50
• Länge (L3): 0.70
• Full Working Stroke: 3.00

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.75
• D2 – Basis: 2.50



Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A
• Federktaft (+-20%):  120g



Dimensionen Federkontakt

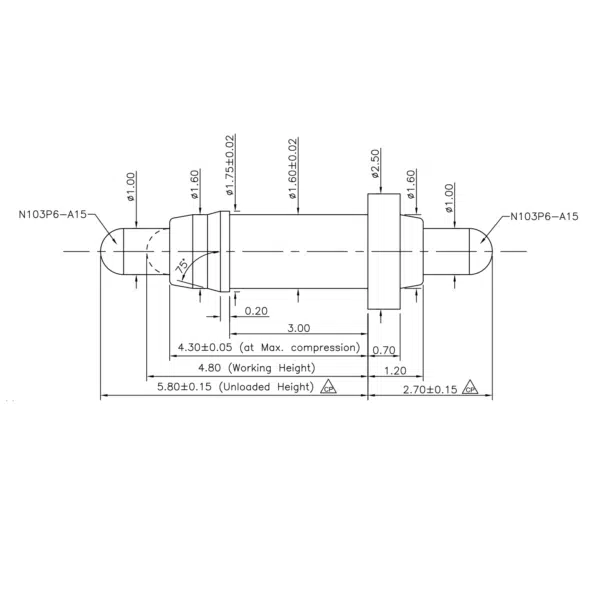

Zeichnung SVPC-D-H025M0

Beratung & Sonderlösungen

Unsere Ingenieure unterstützen Sie bei der Auswahl des passenden Double-End Federkontakts für Ihre Anwendung – beispielsweise mit Anpassungen an Federkraft, Stromtragfähigkeit (1A) oder Kolbenmaterial (Kupfer-Beryllium, vergoldet). Auch kundenspezifische Varianten mit abweichender Länge oder Geometrie sind möglich.
Jetzt unverbindlich anfragen

Alle Federkontakte finden Sie auch in unserem Produktkatalog „Federkontakte“ >>

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
