Federkontaktstecker SVPC-F-N005M2-H04AMR mit 4 Pins

Federkontakt-Konnektor SVPC-F-N005M2-H04AMR – 4-polig, Flat Type

Der Federkontakt-Konnektor SVPC-F-N005M2-H04AMR ist eine 4-polige Kontaktlösung vom Typ Flat Type mit einem Rastermaß von 4.50 mm. Das Gehäuse misst 15.60 × 2.50 × 3.85 mm (L × B × H). Die Kombination aus Polzahl, Rastermaß und Gehäuseabmessungen liefert konkrete Konstruktionsdaten für die Auswahl und Integration des Federkontakt-Steckers.

Produktdetails SVPC-F-N005M2-H04AMR

• Typ: Flat Type
• Anzahl Pins: 4
• Pitch (Rastermaß): 4.50 mm
• Nennstrom: 1A
• Kontaktwiderstand: 50 mΩ
• Lebensdauer: min. 10.000 Zyklen
• Federkraft: 110 g

Abmessungen Gehäuse (mm)

• Länge: 15.60
• Breite: 2.50
• Höhe: 3.85

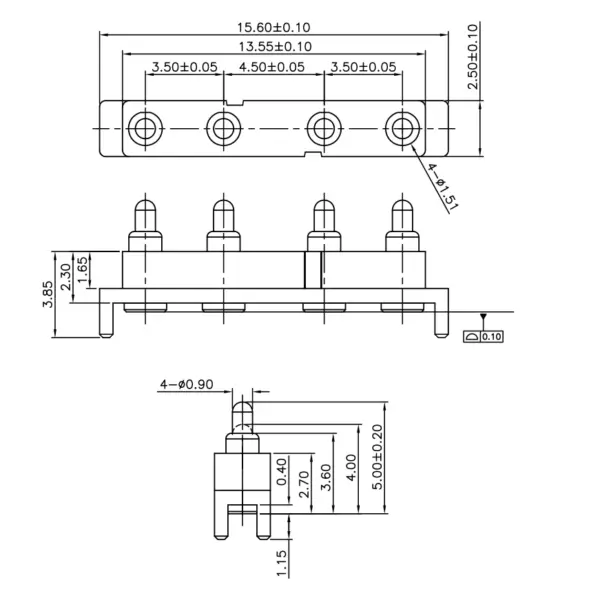

Dimensionen Federkontakt SVPC-F-N005M2-H04AMR

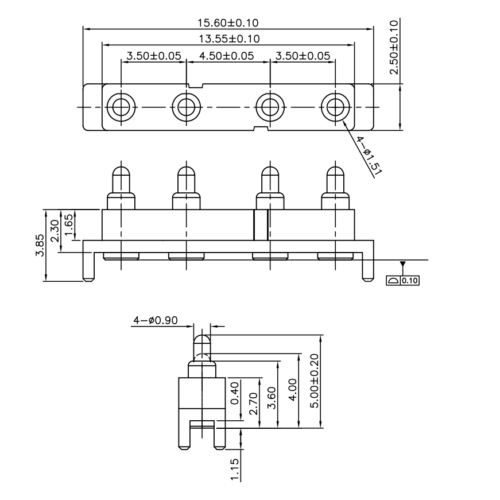

Zeichnung SVPC-F-N005M2-H04AMR

Technische Beratung zum Federkontaktstecker SVPC-F-N005M2-H04AMR

Das technische Datenblatt zum Federkontaktstecker SVPC-F-N005M2-H04AMR senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Muster zum Pauschalpreis an.

Neben Standard-Federkontaktsteckern realisieren wir kundenspezifische Lösungen und Anpassungen, beispielsweise hinsichtlich Federkraft, Kontaktstiften oder Gehäuseausführung. Darüber hinaus entwickeln und fertigen wir komplette Baugruppen mit Federkontakten, kundenspezifischen Steckverbindergehäusen und individueller Kabelkonfektionierung.

Federkontaktstecker anfragen

Weitere Federkontakte, Bauformen und technische Informationen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
