Federkontakt SVPC-P-H016M2 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.20
• Arbeitshöhe (L1): 5.20
• Länge (L2): 3.95
• Länge (L3): 0.60

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.43
• D2 – Basis: 1.43
• D3 – Tail (Anschlussbereich): 0.51

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

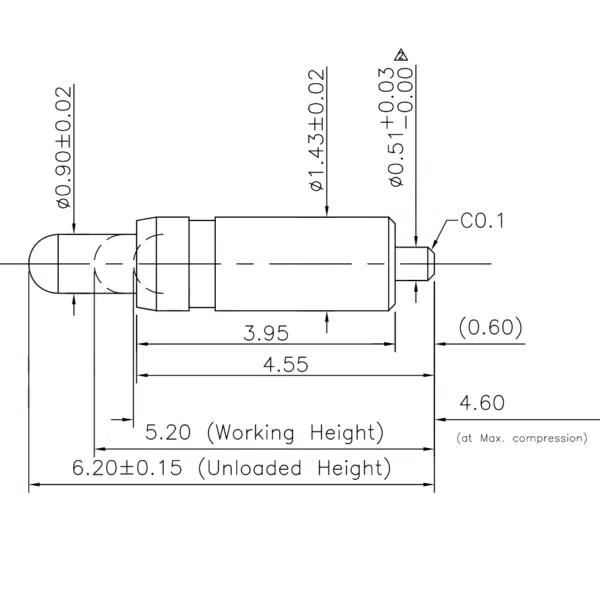

Zeichnung SVPC-P-H016M2

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-Pogo Pin bietet eine hohe mechanische Festigkeit und eignet sich besonders für serielle Prüfungen, robuste Verbindungspunkte und stationäre Ladekontakte in technischen Geräten.

Industrielle Einsatzbereiche für Plug-In THT-Pogo Pins

Der Federkontakt SVPC-P-H016M2 überzeugt in Geräten, die auf eine zuverlässige Verbindung mit fester Montage angewiesen sind:

• Serienprüfsysteme für Leiterplatten
• Medizintechnische Geräte mit Modulkontakt
• Robuste Ladekontakte in Diagnosetechnik
• Elektronische Systeme mit mechanischem Stress
• Wechselschnittstellen in Industrieelektronik

Von der Idee bis zur fertigen Lösung

Wir begleiten Sie mit technischem Know-how – von der Auswahl eines geeigneten Federkontakts bis zur Umsetzung individueller Anforderungen an Geometrie, Oberfläche und Federverhalten.

Kontaktieren Sie unser Team

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
