Federkontakt SVPC-P-H024M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.40
• Arbeitshöhe (L1): 5.50
• Länge (L2): 4.50
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.50
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

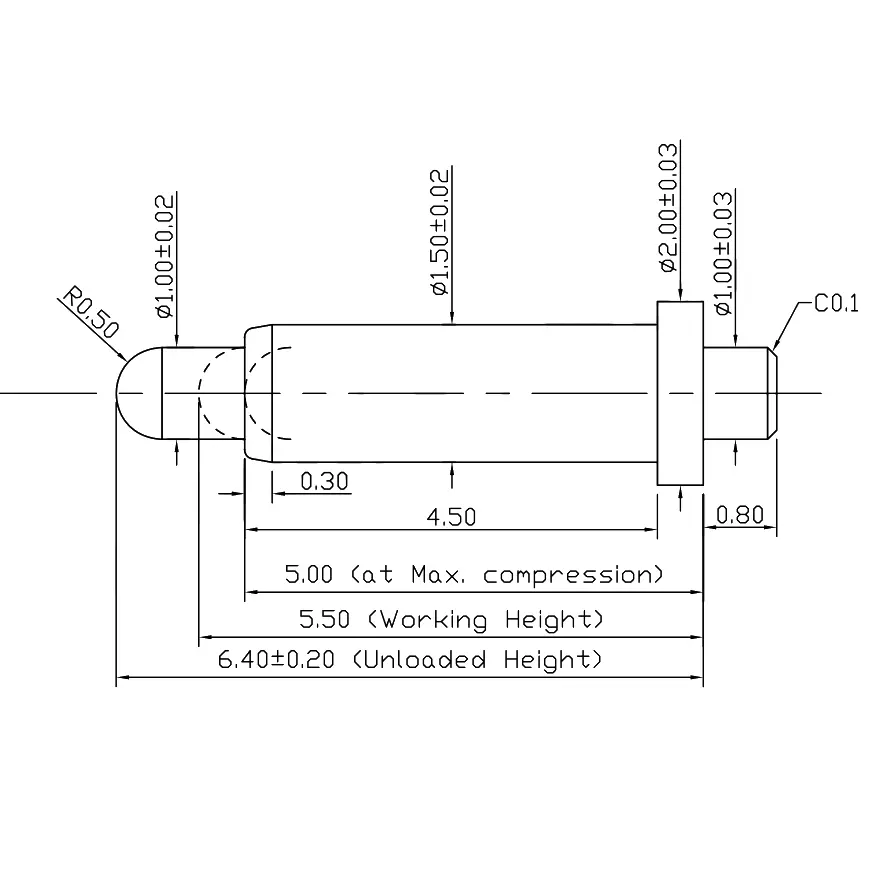

Zeichnung SVPC-P-H024M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Für dauerhaft zuverlässige Verbindungslösungen mit hoher Belastbarkeit ist der Plug-In Pogo Pin SVPC-P-H024M0 die ideale Wahl – z. B. in industriellen Ladegeräten, Steuerungssystemen oder Automatisierungseinheiten.

Einsatzfelder für Plug-In Federkontakte im THT-Format

THT-Federkontakte wie SVPC-P-H024M0 bieten sichere und wiederholbare Kontaktierungslösungen in:

• Prüfsystemen für Kleinserien und Produktionstests
• Kontaktmodulen in Messsystemen
• Serienladeschnittstellen in medizintechnischen Geräten
• Servicezugänge in Analysemodulen
• Vibrationssicheren Verbindungen in Industrieumgebungen

Beratung und Anpassung für Ihre Anwendung

Sie benötigen eine individuelle Kontaktlösung? Unsere technischen Berater unterstützen Sie bei der Auswahl und Umsetzung – etwa bei Strombelastbarkeit, Federverhalten oder Bauform.

Jetzt Beratung anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
