Federkontakt SVPC-P-H133M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.80
• Arbeitshöhe (L1): 4.80
• Länge (L2): 4.00
• Länge (L3): 2.50

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 1.50
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

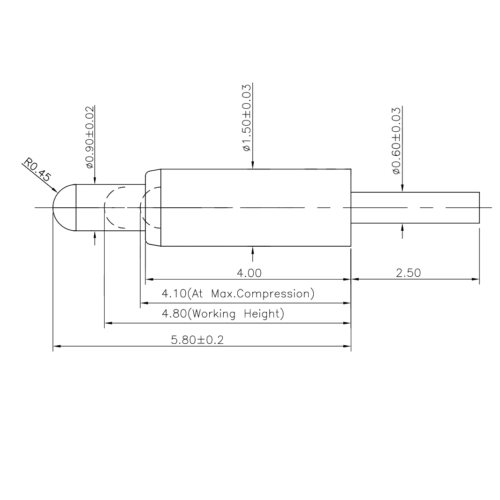

Zeichnung SVPC-P-H133M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Federkontakt SVPC-P-H133M0 ist für die THT-Montage vorgesehen und bietet durch seine robuste Steckgeometrie eine sichere Kontaktierung – z. B. in Automatisierungssystemen, Schalteinheiten oder Prüfstationen.

Anwendungsbeispiele für Plug-In THT-Federkontakte

Der Federkontakt SVPC-P-H133M0 bietet durch seine robuste Bauform eine ideale Lösung für:

• Hochfrequente Steckkontakte in Prüfstationen
• Kontaktierungen in Mess- und Analysemodulen
• Dockinglösungen mit wechselbaren Einheiten
• Verbindungen unter Vibrationseinfluss
• Industrielle Testplätze für Baugruppen

Engineering Support für Ihre Applikation

Unsere Experten stehen Ihnen bei der technischen Auslegung und Integration des Federkontakts beratend zur Seite. Individuelle Modifikationen – z. B. bei Federkraft, Anschlussform oder Oberfläche – sind jederzeit möglich.

Beratung anfordern

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
