Federkontakt SVPC-P-H150M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 12.50
• Arbeitshöhe (L1): 9.00
• Länge (L2): 8.30
• Länge (L3): 1.70

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.62
• D2 – Basis: 1.90
• D3 – Tail (Anschlussbereich): 1.23

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

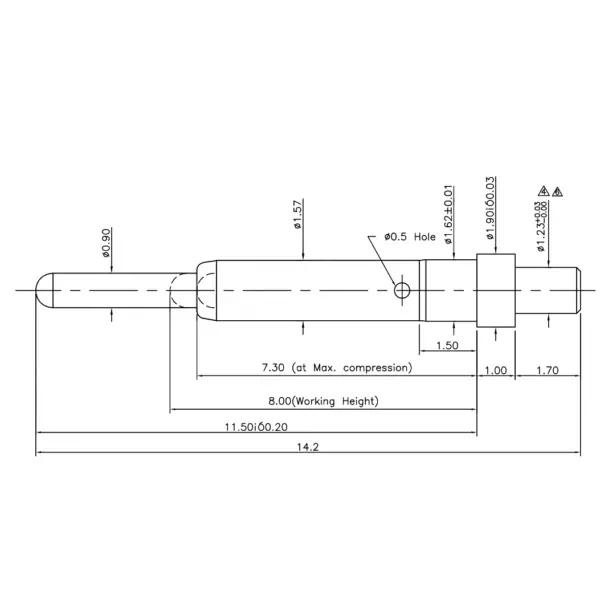

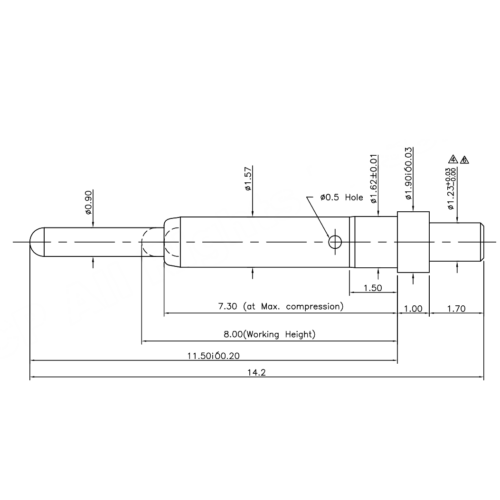

Zeichnung SVPC-P-H150M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin mit der Artikelnummer SVPC-P-H150M0 ist für die Through Hole Technology (THT) ausgelegt und bietet eine langlebige Kontaktlösung für Geräte mit hohen mechanischen Anforderungen – etwa in Testsystemen, Ladestationen oder Geräteschnittstellen.

Plug-In Federkontakte in der industriellen Praxis

Durch die robuste Montage per THT eignen sich diese Federkontakte besonders für folgende Anwendungsbereiche:

• Kontaktierung mobiler Analysegeräte
• Ladeschnittstellen in Diagnose- und Prüfstationen
• Serviceanschlüsse in modularen Gehäusen
• Testverbindungen für Embedded-Systeme
• Modulsteckplätze mit wiederholter Nutzung

Individuelle Umsetzung für Ihre Applikation

Von kleinen Anpassungen bis hin zu komplexen Sonderformen: Wir realisieren Federkontakte, die exakt zu Ihrer Anwendung passen – inklusive persönlicher Beratung durch unsere Technikexperten.

Jetzt Kontakt aufnehmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
