Federkontakt SVPC-P-H164M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.00
• Arbeitshöhe (L1): 4.50
• Länge (L2): 3.80
• Länge (L3): 1.60

Durchmesser

• D0 – Kolben: 2.00
• D1 – Hülse: 3.00
• D2 – Basis: 3.50
• D3 – Tail (Anschlussbereich): 1.50

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

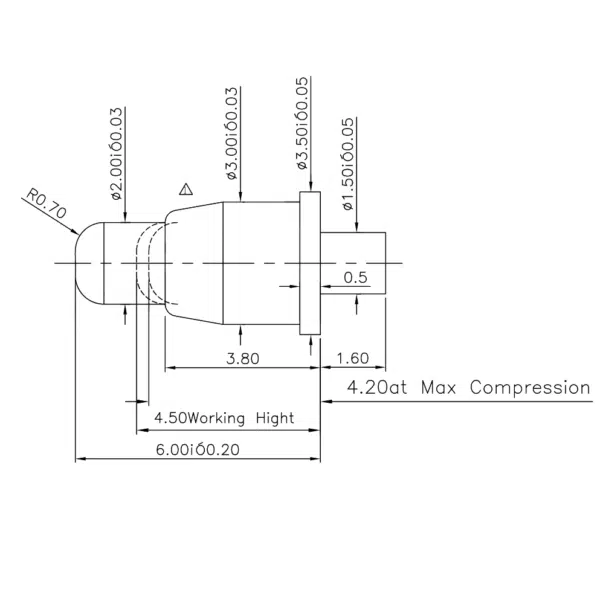

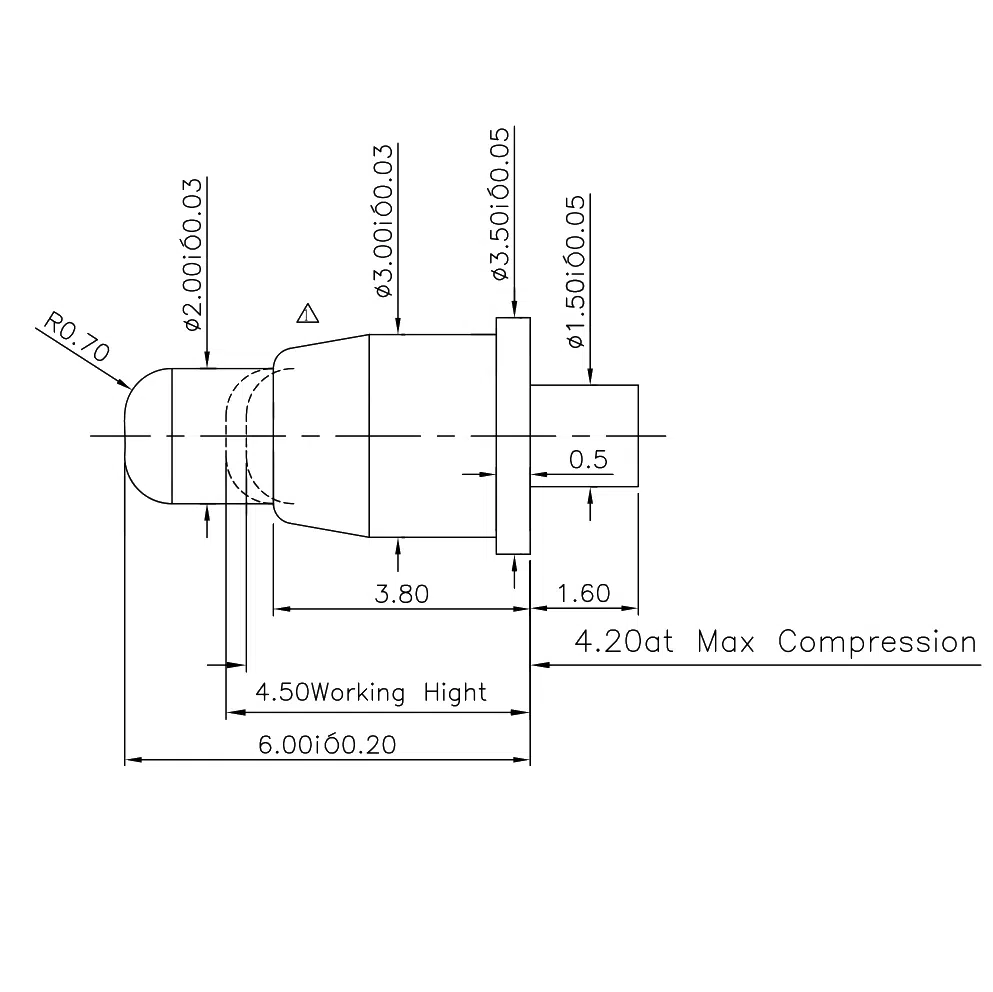

Zeichnung SVPC-P-H164M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dank seiner THT-Ausführung bietet der Plug-In Pogo Pin SVPC-P-H164M0 eine mechanisch stabile Lösung für den Einbau in Leiterplatten – ideal in Geräten mit hoher Belastung wie Prüfmodulen, Ladekontakten oder Vibrationsumgebungen.

Bewährte Einsatzszenarien für Plug-In Federkontakte

Dank THT-Bauweise und hoher Zyklenfestigkeit sind diese Federkontakte optimal für:

• Dauerprüfung von Elektronikmodulen
• Servicesteckplätze in modularen Systemen
• Ladekontakte für Medizingeräte
• Dockingmodule in Laborumgebungen
• Geräteschnittstellen mit häufiger Steckverbindung

Effizient zur passenden Kontaktlösung

Profitieren Sie von unserer technischen Expertise: Wir helfen Ihnen, die passende Kontaktierung schnell und zuverlässig zu definieren – mit optionaler Individualisierung für optimale Systemintegration.

Jetzt beraten lassen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
