Federkontakt SVPC-P-H229M2 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.60
• Arbeitshöhe (L1): 4.70
• Länge (L2): 4.20
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.51
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

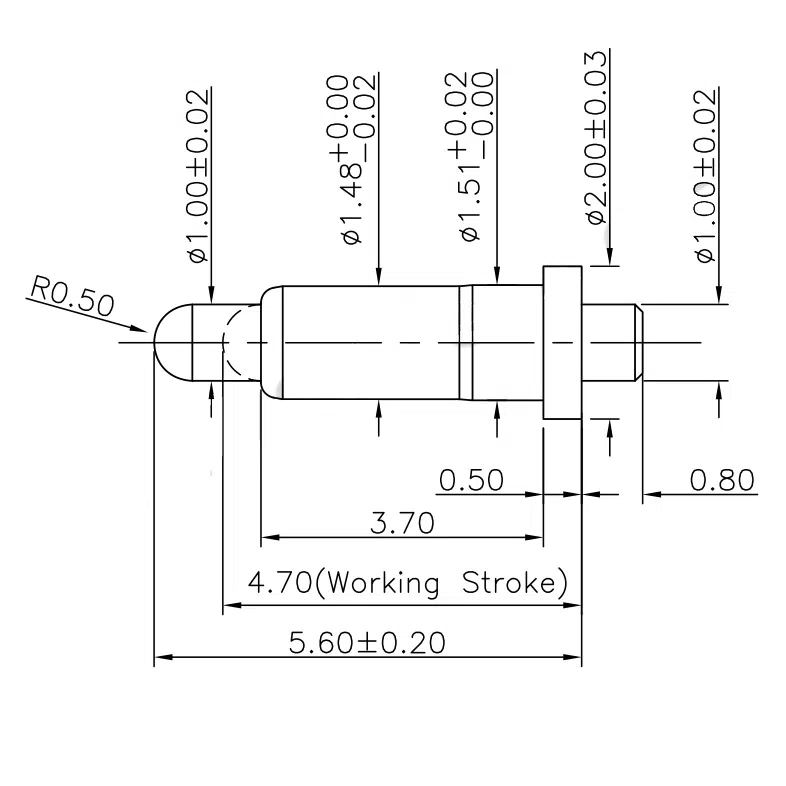

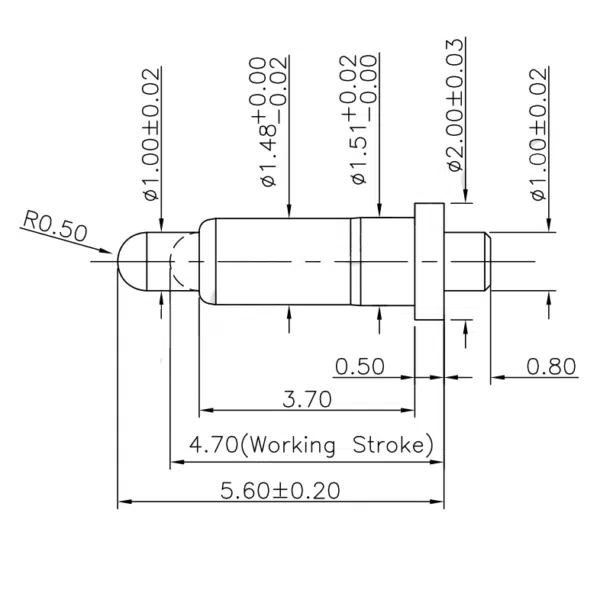

Zeichnung SVPC-P-H229M2

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin mit der Artikelnummer SVPC-P-H229M2 ist für die Through Hole Technology (THT) ausgelegt und bietet eine langlebige Kontaktlösung für Geräte mit hohen mechanischen Anforderungen – etwa in Testsystemen, Ladestationen oder Geräteschnittstellen.

Plug-In Federkontakte in der industriellen Praxis

Durch die robuste Montage per THT eignen sich diese Federkontakte besonders für folgende Anwendungsbereiche:

• Kontaktierung mobiler Analysegeräte
• Ladeschnittstellen in Diagnose- und Prüfstationen
• Serviceanschlüsse in modularen Gehäusen
• Testverbindungen für Embedded-Systeme
• Modulsteckplätze mit wiederholter Nutzung

Gemeinsam zur passenden Kontaktlösung

Unsere Ingenieure unterstützen Sie bei der technischen Auslegung – inklusive individueller Optionen bei Strombelastung, Kontaktkraft oder Anschlussform. Für optimale Integration in Ihr System.

Jetzt abstimmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
