Federkontakt SVPC-P-H284M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.50
• Arbeitshöhe (L1): 4.50
• Länge (L2): 4.00
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.48
• D2 – Basis: 1.90
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

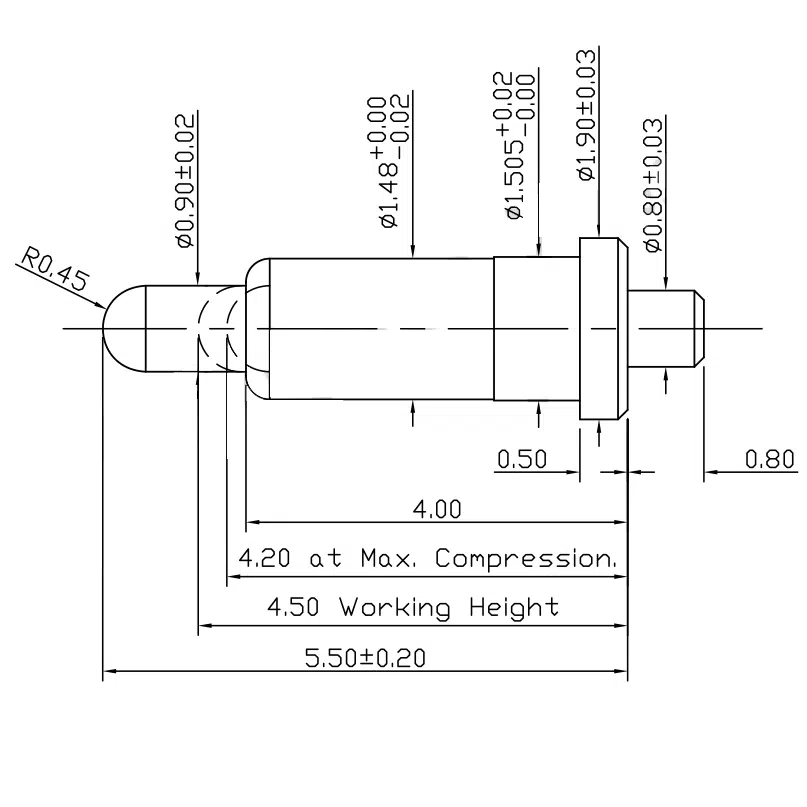

Zeichnung SVPC-P-H284M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der SVPC-P-H284M0 ist ein robuster THT-Pogo Pin, ausgelegt für Anwendungen mit dauerhaften Kontaktanforderungen. Typische Anwendungsbeispiele sind Industrieschnittstellen, Wechselmodule oder Steckverbindungen im Schaltschrank.

Industrielle Einsatzbereiche für Plug-In THT-Pogo Pins

Der Federkontakt SVPC-P-H284M0 überzeugt in Geräten, die auf eine zuverlässige Verbindung mit fester Montage angewiesen sind:

• Serienprüfsysteme für Leiterplatten
• Medizintechnische Geräte mit Modulkontakt
• Robuste Ladekontakte in Diagnosetechnik
• Elektronische Systeme mit mechanischem Stress
• Wechselschnittstellen in Industrieelektronik

Individuelle Umsetzung für Ihre Applikation

Von kleinen Anpassungen bis hin zu komplexen Sonderformen: Wir realisieren Federkontakte, die exakt zu Ihrer Anwendung passen – inklusive persönlicher Beratung durch unsere Technikexperten.

Jetzt Kontakt aufnehmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
