Federkontakt SVPC-P-H324M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.20
• Arbeitshöhe (L1): 4.15
• Länge (L2): 3.05
• Länge (L3): 0.65

Durchmesser

• D0 – Kolben: 1.07
• D1 – Hülse: 1.50
• D2 – Basis: 1.83
• D3 – Tail (Anschlussbereich): 0.70

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

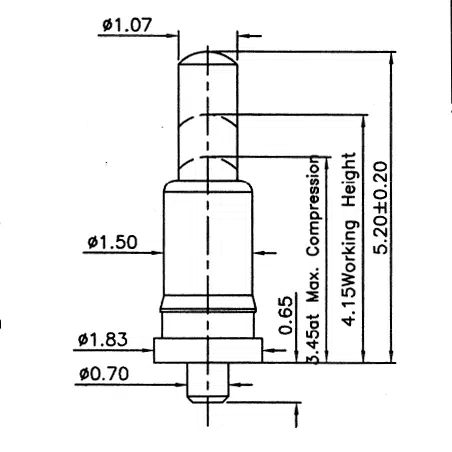

Zeichnung SVPC-P-H324M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit der THT-Ausführung ist dieser Pogo Pin für robuste Einsatzfälle in Prüf-, Lade- und Kommunikationsschnittstellen konzipiert. Die Bauform bietet hohe Zyklenfestigkeit und stabile Kontakte auf Leiterplatten.

Branchenübergreifender Einsatz von Plug-In Kontakten

Ob in Medizin, Industrie oder Forschung – der THT-Federkontakt SVPC-P-H324M0 ist ideal für:

• Serientestadapter mit hoher Steckbelastung
• Stationäre Ladesysteme für Diagnostikgeräte
• Kontaktmodule in modularen Steuergeräten
• Prüfanschlüsse in automatisierten Testsystemen
• Signalübertragung bei modularer Baugruppenarchitektur

Federkontakt-Design nach Maß

Sie planen eine Sonderlösung? Unsere Experten unterstützen Sie bei der technischen Auslegung – von der Belastbarkeit über Federweg bis hin zur Geometrie.

Spezifikation anfordern

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
