Federkontakt SVPC-P-N029M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 14.70
• Arbeitshöhe (L1): 13.70
• Länge (L2): 13.20
• Länge (L3): 2.50

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.51
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

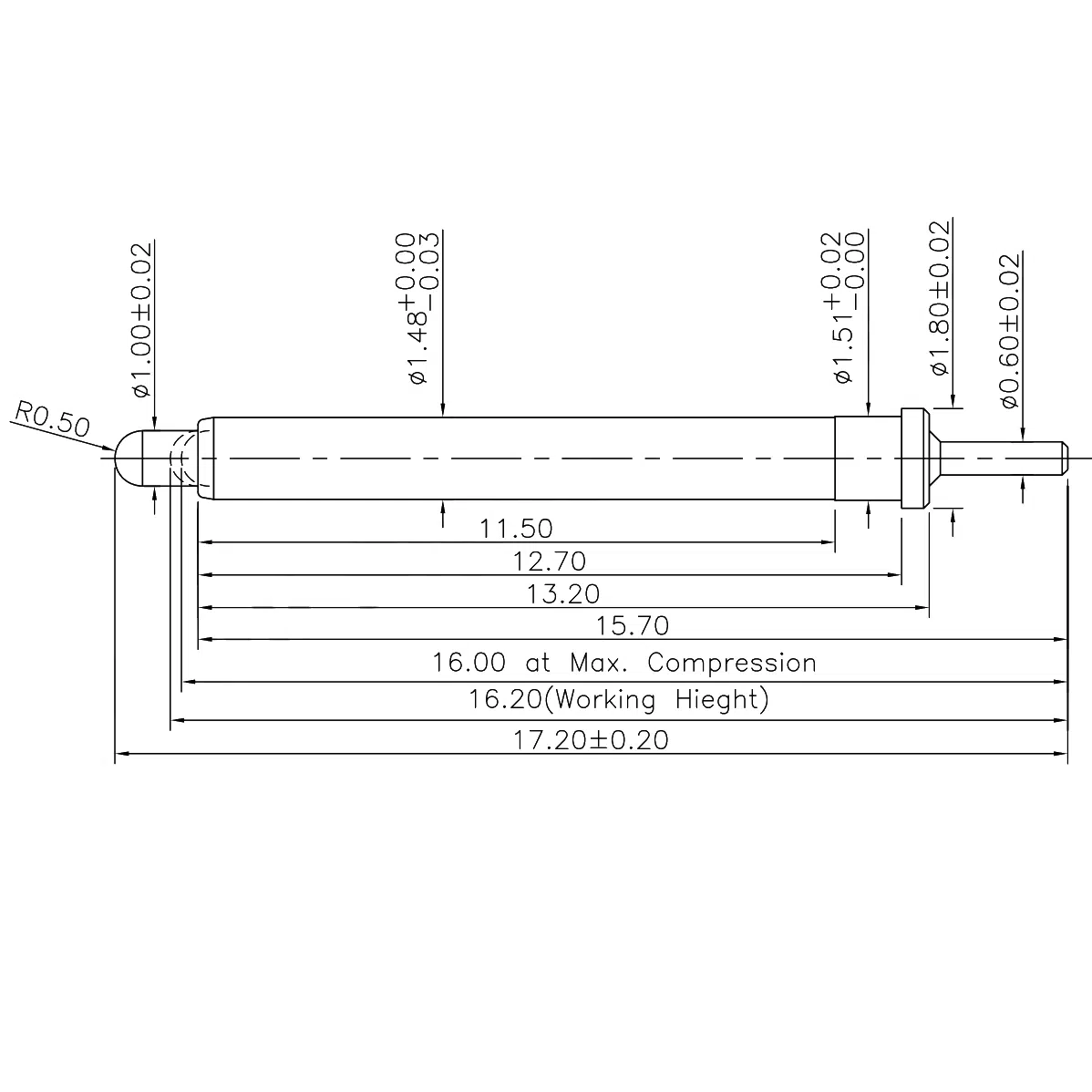

Zeichnung SVPC-P-N029M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-kompatible Pogo Pin bietet eine robuste Lösung für dauerhafte elektrische Verbindungen. Er eignet sich hervorragend für den Einsatz in Messtechnik, Ladeeinheiten und wechselbaren Elektronikmodulen.

Einsatzfelder für robuste Plug-In Kontakte

Durch die THT-Montage sind Plug-In Federkontakte wie SVPC-P-N029M0 für vielfältige Applikationen mit hoher mechanischer Beanspruchung geeignet:

• Industrie-Dockingstationen
• Modulwechselschnittstellen mit Stromübertragung
• Messsysteme in Labor- und Prüfumgebungen
• Medizintechnische Geräte mit Ladekontakt
• Geräte mit wechselbaren Schnittstellen

Individuelle Anpassungen & technische Unterstützung

Sie benötigen einen spezifischen Federkontakt? Unsere Ingenieure beraten Sie kompetent zu passenden Lösungen. Gerne realisieren wir Varianten mit angepasster Stromtragfähigkeit, Federkraft oder Kontaktgeometrie.

Projektanfrage stellen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
