Federkontakt SVPC-P-N029M3 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 10.90
• Arbeitshöhe (L1): 9.50
• Länge (L2): 8.70
• Länge (L3): 2.50

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.51
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

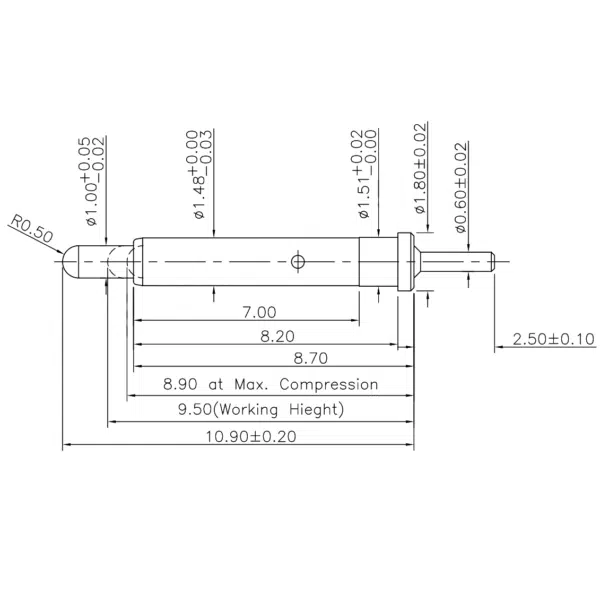

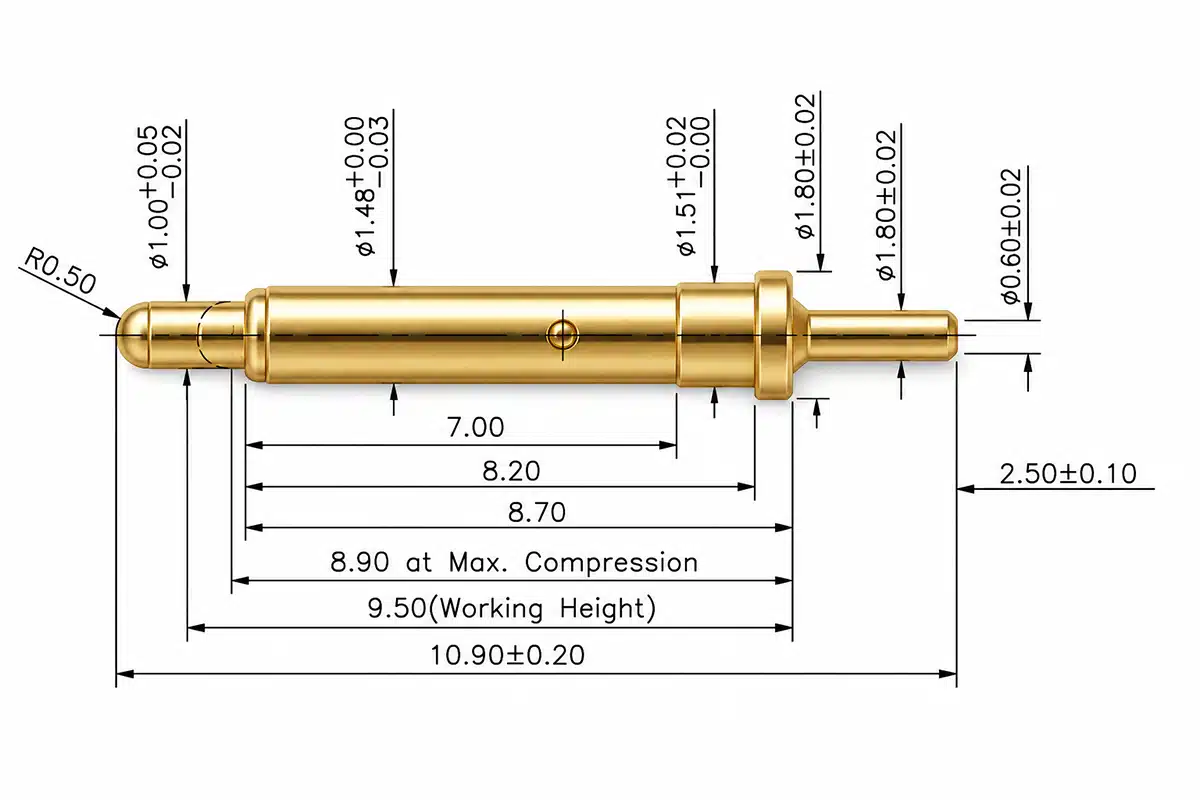

Zeichnung SVPC-P-N029M3

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Federkontakt mit Artikelnummer SVPC-P-N029M3 bietet durch seine THT-Bauweise eine besonders mechanisch sichere Kontaktlösung – u. a. für Prüfaufbauten, Dockinganschlüsse oder modulare Steckerleisten.

Empfohlene Einsatzbereiche für Plug-In Kontakte

Der Plug-In Federkontakt SVPC-P-N029M3 bewährt sich in zahlreichen Applikationen, in denen robuste Verbindungslösungen gefragt sind:

• Fest montierte Ladeschnittstellen
• THT-basierte Prüfsysteme für Baugruppen
• Elektroniksysteme mit vibrationsresistenter Verbindung
• Wechselschnittstellen in Maschinenmodulen
• Sichere Kontaktierung in der Medizintechnik

Technische Expertise für Ihre Konstruktion

Unsere Anwendungstechniker helfen Ihnen bei der Auswahl und kundenspezifischen Anpassung des richtigen Federkontakts – abgestimmt auf Ihre mechanischen und elektrischen Anforderungen.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
