Federkontakt SVPC-P-N059M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.80
• Arbeitshöhe (L1): 4.90
• Länge (L2): 3.50
• Länge (L3): 2.30

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.60
• D2 – Basis: 2.80
• D3 – Tail (Anschlussbereich): 1.40

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

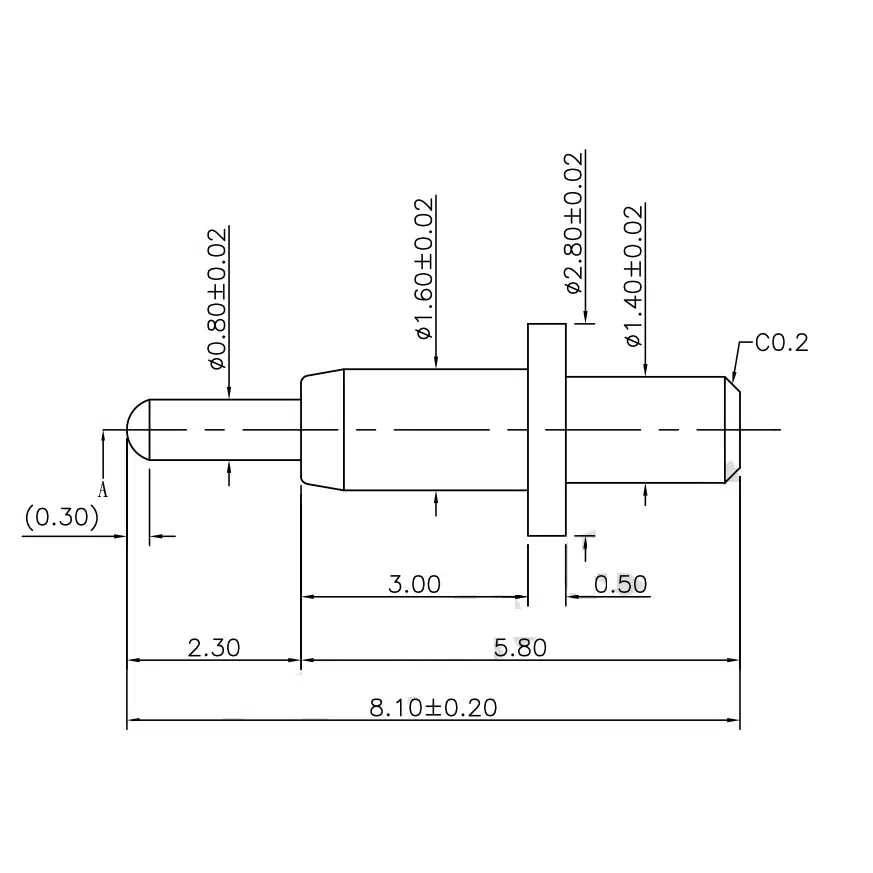

Zeichnung SVPC-P-N059M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Federkontakt SVPC-P-N059M0 ist für die THT-Montage vorgesehen und bietet durch seine robuste Steckgeometrie eine sichere Kontaktierung – z. B. in Automatisierungssystemen, Schalteinheiten oder Prüfstationen.

Einsatzgebiete für Plug-In THT-Federkontakte

Federkontakte wie SVPC-P-N059M0 finden sich überall dort, wo Kontaktzuverlässigkeit und mechanische Festigkeit gefragt sind:

• Geräteschnittstellen mit hoher Steckfrequenz
• Feste Einbaukontakte in Stromversorgungsmodulen
• Medizinische Geräte mit Modultrennung
• Verbindungslösungen für Prüf- und Diagnosesysteme
• Stromführende Schnittstellen in der Laborautomation

Federkontakte nach Maß

Neben Standardlösungen bieten wir auch kundenspezifische Varianten an – exakt zugeschnitten auf Ihre elektrischen, mechanischen und geometrischen Anforderungen. Fragen Sie uns nach einer auf Ihre Anwendung abgestimmten Lösung.

Spezifikation anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
