Federkontakt SVPC-P-N059M1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.80
• Arbeitshöhe (L1): 4.50
• Länge (L2): 4.50
• Länge (L3): 1.30

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.60
• D2 – Basis: 2.80
• D3 – Tail (Anschlussbereich): 1.40

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

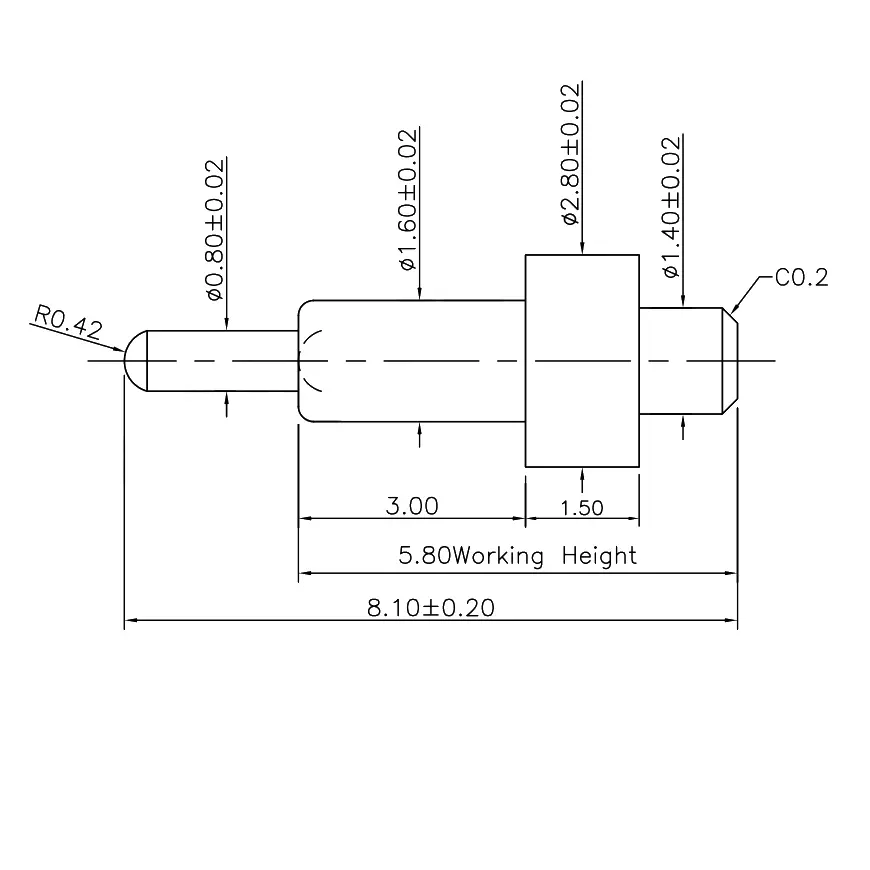

Zeichnung SVPC-P-N059M1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit der THT-Ausführung ist dieser Pogo Pin für robuste Einsatzfälle in Prüf-, Lade- und Kommunikationsschnittstellen konzipiert. Die Bauform bietet hohe Zyklenfestigkeit und stabile Kontakte auf Leiterplatten.

Typische Branchenlösungen mit Plug-In Federkontakten

THT-Federkontakte wie SVPC-P-N059M1 kommen in einer Vielzahl industrieller Anwendungen zum Einsatz:

• Messtechnik und Prüfstände
• Industrielle Dockinglösungen
• Gerätemodule mit wechselbarer Stromzufuhr
• Verbindungen in Verpackungs- und Automatisierungsanlagen
• Elektronische Kontaktsysteme in Laborgeräten

Technische Expertise für Ihre Konstruktion

Unsere Anwendungstechniker helfen Ihnen bei der Auswahl und kundenspezifischen Anpassung des richtigen Federkontakts – abgestimmt auf Ihre mechanischen und elektrischen Anforderungen.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
