Federkontakt SVPC-P-N130M1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 7.10
• Arbeitshöhe (L1): 6.40
• Länge (L2): 5.30
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.20
• D2 – Basis: 1.30
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 5A A

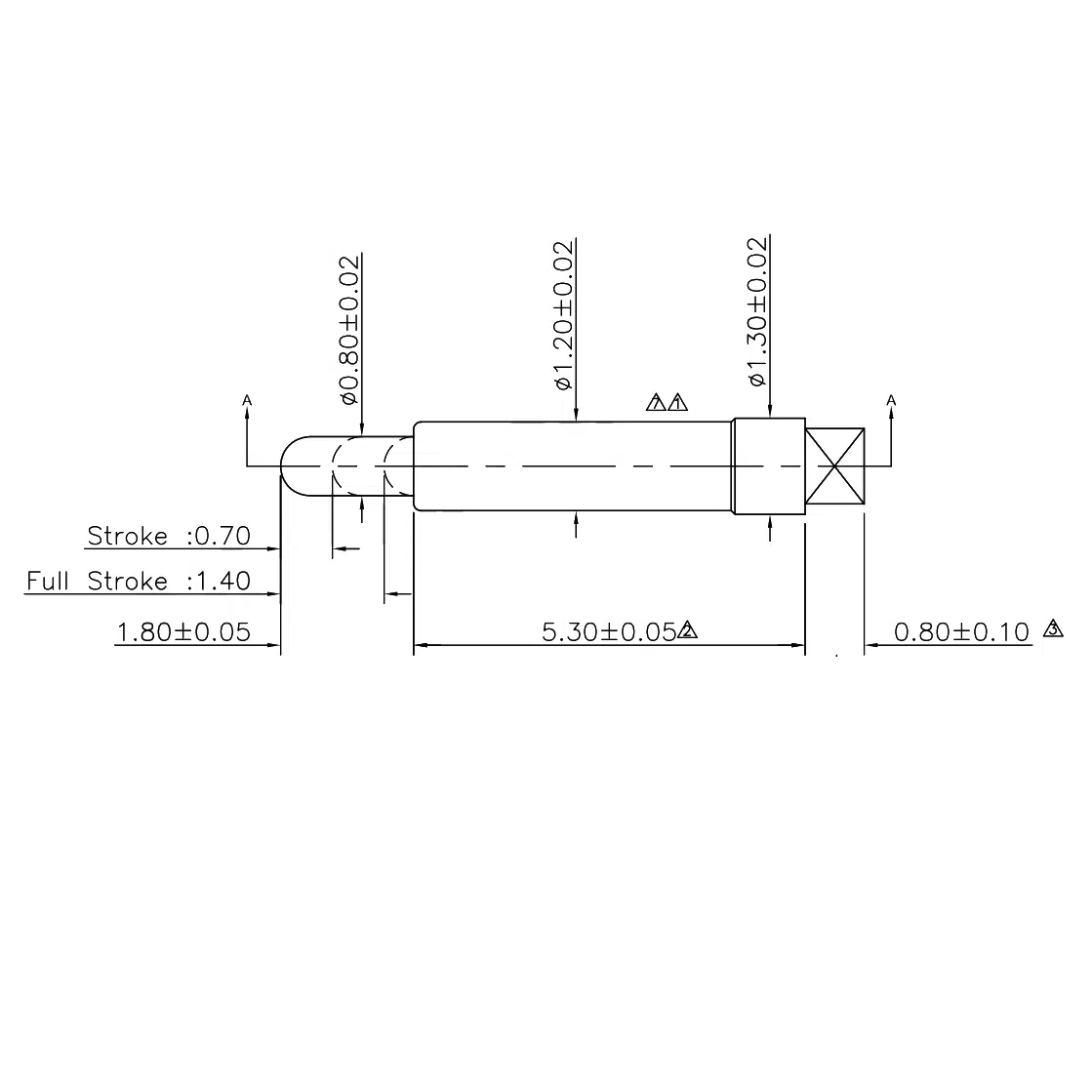

Zeichnung SVPC-P-N130M1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seiner durchsteckbaren Bauform (THT) eignet sich dieser Federkontakt optimal für alle Applikationen mit hoher Stecklast – wie z. B. Prüfadapter, Kommunikationsmodule oder Dockingports in industriellen Anwendungen.

Einsatzgebiete für Plug-In THT-Federkontakte

Federkontakte wie SVPC-P-N130M1 finden sich überall dort, wo Kontaktzuverlässigkeit und mechanische Festigkeit gefragt sind:

• Geräteschnittstellen mit hoher Steckfrequenz
• Feste Einbaukontakte in Stromversorgungsmodulen
• Medizinische Geräte mit Modultrennung
• Verbindungslösungen für Prüf- und Diagnosesysteme
• Stromführende Schnittstellen in der Laborautomation

Individuelle Umsetzung für Ihre Applikation

Von kleinen Anpassungen bis hin zu komplexen Sonderformen: Wir realisieren Federkontakte, die exakt zu Ihrer Anwendung passen – inklusive persönlicher Beratung durch unsere Technikexperten.
