Federkontakt SVPC-P-N181M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 7.20
• Arbeitshöhe (L1): 6.20
• Länge (L2): 5.40
• Länge (L3): 0.60

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.48
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 1.30

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

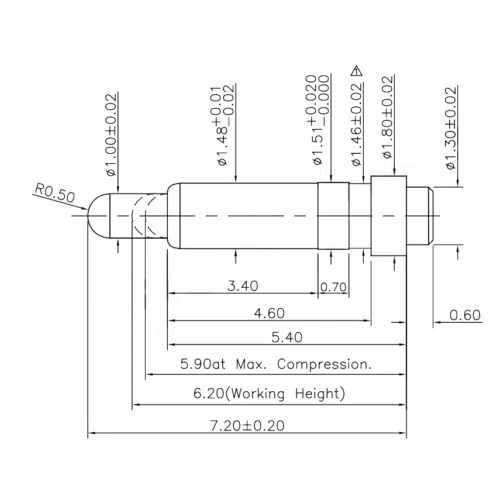

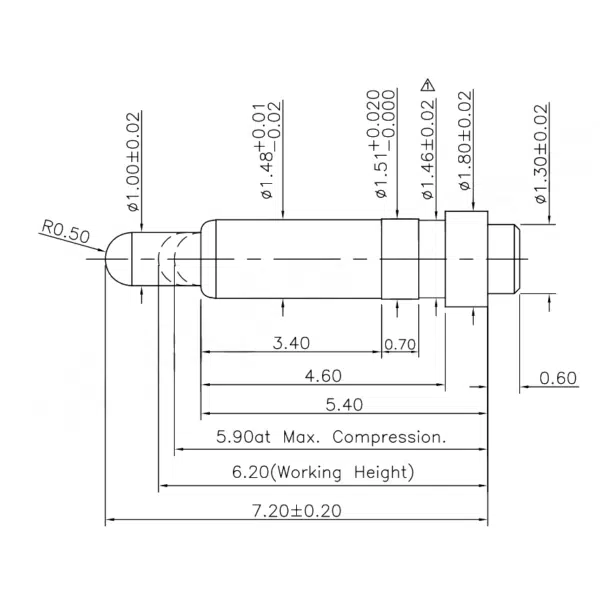

Zeichnung SVPC-P-N181M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin mit der Artikelnummer SVPC-P-N181M0 ist für die Through Hole Technology (THT) ausgelegt und bietet eine langlebige Kontaktlösung für Geräte mit hohen mechanischen Anforderungen – etwa in Testsystemen, Ladestationen oder Geräteschnittstellen.

Plug-In Federkontakte in der industriellen Praxis

Durch die robuste Montage per THT eignen sich diese Federkontakte besonders für folgende Anwendungsbereiche:

• Kontaktierung mobiler Analysegeräte
• Ladeschnittstellen in Diagnose- und Prüfstationen
• Serviceanschlüsse in modularen Gehäusen
• Testverbindungen für Embedded-Systeme
• Modulsteckplätze mit wiederholter Nutzung

Ihr Projekt – unsere Lösungskompetenz

Wir verstehen die technischen Herausforderungen moderner Elektronikanwendungen. Deshalb bieten wir anwendungsspezifische Beratung und maßgeschneiderte Federkontaktlösungen.

Unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
