THT-Federkontakt SVPC-P-P07408PH1 – Plug-In Type

High-Current-Federkontakt SVPC-P-P07408PH1 – 12A

Der High-Current-Federkontakt SVPC-P-P07408PH1 ist für Anwendungen mit erhöhtem Strombedarf ausgelegt und ermöglicht eine Stromübertragung bis 12A. Der Plug-In-Federkontakt besitzt eine Gesamtlänge von 14.50 mm, eine Working Height von 9.50 mm und einen Working Stroke von 5.20 mm. Die Federkraft beträgt 150g bei Working Height.

Technische Maße Federkontakt SVPC-P-P07408PH1

(Angaben in mm)

Längen des Federkontaktes SVPC-P-P07408PH1

• Gesamtlänge (0): 14.50
• Arbeitslänge (1) – Working Height: 9.50
• Länge (2): 8.50
• Länge (3): 10.20
• Working Stroke: 5.20

Durchmesser des Federkontaktes SVPC-P-P07408PH1

• D0 – Kolben: 1.40
• D1 – Hülse: 3.30
• D2 – Basis: 4.00
• D3 – Tail (Anschlussbereich): 3.30



Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 12A



Dimensionen Federkontakt

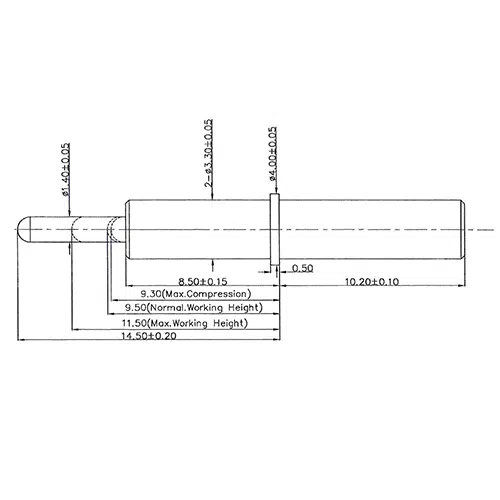

Zeichnung SVPC-P-P07408PH1

Technische Beratung zum THT-Federkontakt SVPC-P-P07408PH1

Das technische Datenblatt zum THT-Federkontakt SVPC-P-P07408PH1 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 9.50 mm oder eine andere Stromtragfähigkeit als 12A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
