THT-Federkontakt SVPC-P-P07408PH2 – Plug-In Type

Federkontakt SVPC-P-P07408PH2 – Plug-In Type zur THT-Bestückung

Der Plug-In Pogo Pin SVPC-P-P07408PH2 ist ein Federkontakt für die THT-Bestückung (Through Hole Technology). Mit einer Gesamtlänge von 16.50 mm, einer Working Height von 12.50 mm und einem Working Stroke von 7.20 mm bietet diese Ausführung definierte mechanische Kennwerte für die konstruktive Integration. Der Federkontakt ist für einen Nennstrom von 12A ausgelegt und weist eine Federkraft von 150g bei Working Height auf.

Technische Maße Federkontakt SVPC-P-P07408PH2

(Angaben in mm)

Längen des Federkontaktes SVPC-P-P07408PH2

• Gesamtlänge (0): 16.50
• Arbeitslänge (1) – Working Height: 12.50
• Länge (2): 9.00
• Länge (3): 10.20
• Working Stroke: 7.20

Durchmesser des Federkontaktes SVPC-P-P07408PH2

• D0 – Kolben: 1.40
• D1 – Hülse: 3.30
• D2 – Basis: 4.00
• D3 – Tail (Anschlussbereich): 3.30

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 12A

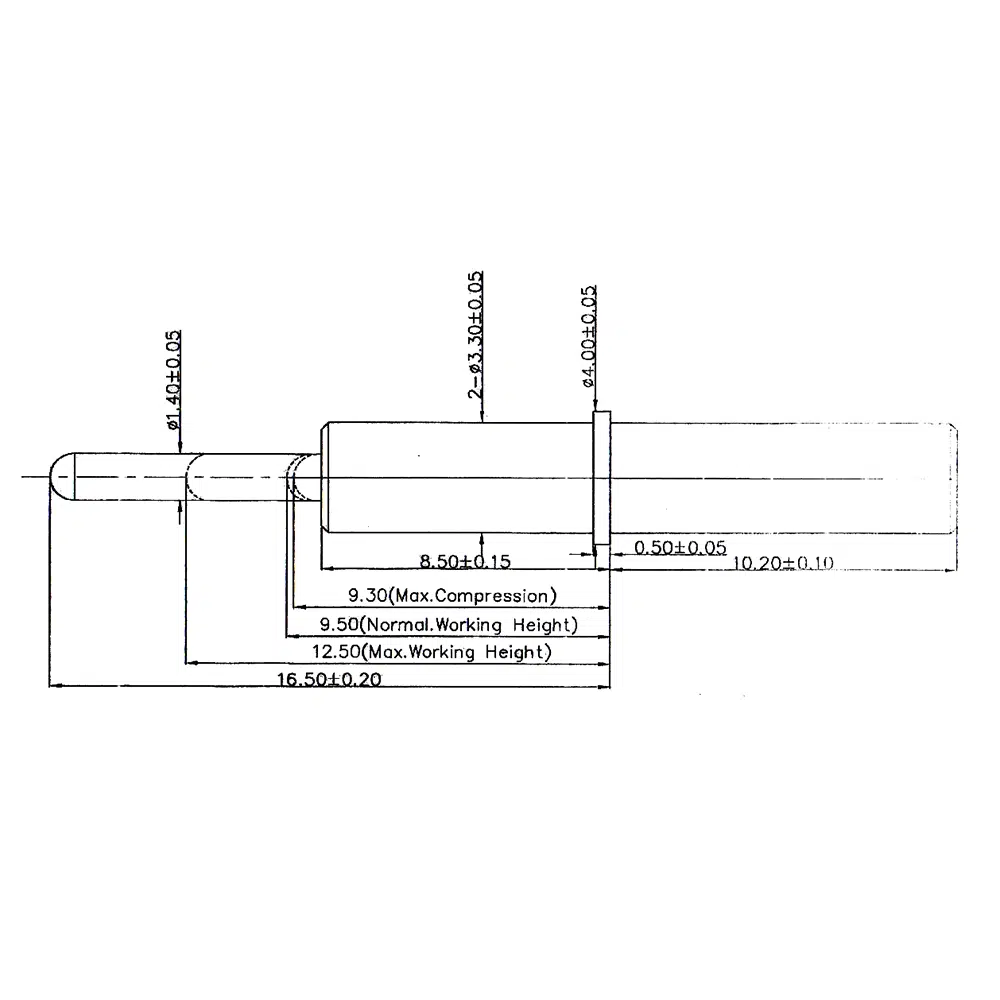

Dimensionen Federkontakt

Zeichnung SVPC-P-P07408PH2

Technische Beratung zum THT-Federkontakt SVPC-P-P07408PH2

Das technische Datenblatt zum THT-Federkontakt SVPC-P-P07408PH2 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 12.50 mm oder eine andere Stromtragfähigkeit als 12A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
