Federkontakt SVPC-P-P07603PH1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 14.10
• Arbeitshöhe (L1): 11.10
• Länge (L2): 10.80
• Länge (L3): 4.00

Durchmesser

• D0 – Kolben: 1.30
• D1 – Hülse: 2.00
• D2 – Basis: 2.20
• D3 – Tail (Anschlussbereich): 1.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 3A A

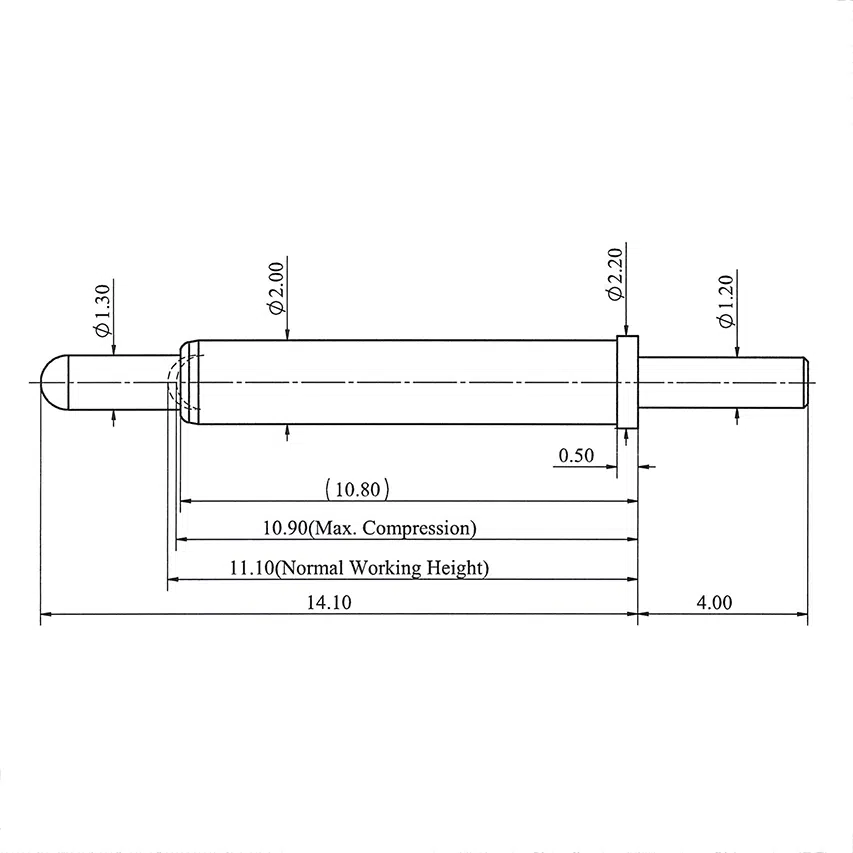

Zeichnung SVPC-P-P07603PH1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-Federkontakt mit der Artikelnummer SVPC-P-P07603PH1 überzeugt durch hohe Stabilität und ist für Anwendungen mit häufigem Steckkontakt optimiert – z. B. für medizinische Geräte, Prüfschnittstellen und stationäre Ladekontakte.

Anwendungen mit erhöhtem Steckbedarf

Überall dort, wo Federkontakte dauerhaft belastet werden und feste Montage erforderlich ist, kommen Plug-In Typen wie SVPC-P-P07603PH1 zum Einsatz:

• Dauerprüfplätze für PCBs
• Serienprüfstationen in der Produktion
• Analysegeräte mit wechselbaren Modulen
• Dockinglösungen für industrielle Handgeräte
• Medizinische Diagnostikgeräte mit Ladekontakt

Gemeinsam zur passenden Kontaktlösung

Unsere Ingenieure unterstützen Sie bei der technischen Auslegung – inklusive individueller Optionen bei Strombelastung, Kontaktkraft oder Anschlussform. Für optimale Integration in Ihr System.

Jetzt abstimmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
