Federkontakt SVPC-P-P08560SH1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 25.40
• Arbeitshöhe (L1): 22.80
• Länge (L2): 18.20
• Länge (L3): 10.00

Durchmesser

• D0 – Kolben: 3.70
• D1 – Hülse: 6.90
• D2 – Basis: 6.00
• D3 – Tail (Anschlussbereich): 2.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

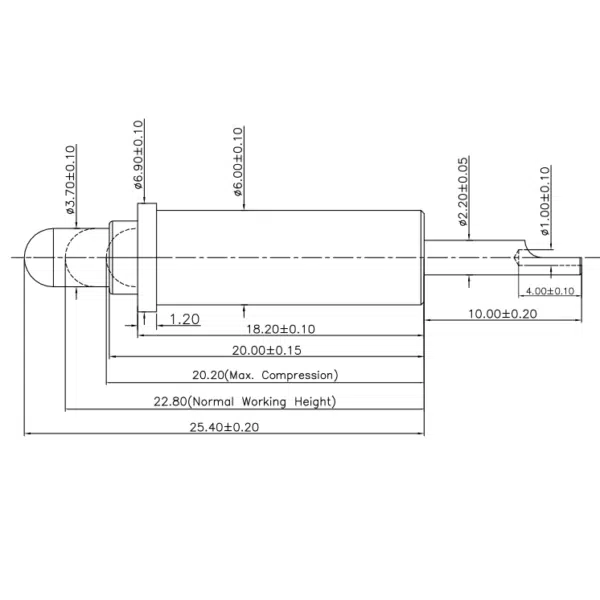

Zeichnung SVPC-P-P08560SH1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-Pogo Pin bietet eine hohe mechanische Festigkeit und eignet sich besonders für serielle Prüfungen, robuste Verbindungspunkte und stationäre Ladekontakte in technischen Geräten.

Industrielle Einsatzbereiche für Plug-In THT-Pogo Pins

Der Federkontakt SVPC-P-P08560SH1 überzeugt in Geräten, die auf eine zuverlässige Verbindung mit fester Montage angewiesen sind:

• Serienprüfsysteme für Leiterplatten
• Medizintechnische Geräte mit Modulkontakt
• Robuste Ladekontakte in Diagnosetechnik
• Elektronische Systeme mit mechanischem Stress
• Wechselschnittstellen in Industrieelektronik

Gemeinsam zur optimalen Lösung

Wir entwickeln gemeinsam mit Ihnen eine optimale Federkontaktlösung – individuell angepasst an Ihre elektrischen und mechanischen Anforderungen. Auch kleine Stückzahlen für Prototypen sind möglich.

Unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
