Federkontakt SVPC-P-P1763AA01 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 15.00
• Arbeitshöhe (L1): 14.00
• Länge (L2): 12.50
• Länge (L3): 3.00

Durchmesser

• D0 – Kolben: 1.30
• D1 – Hülse: 2.20
• D2 – Basis: 3.80
• D3 – Tail (Anschlussbereich): 2.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 5A A

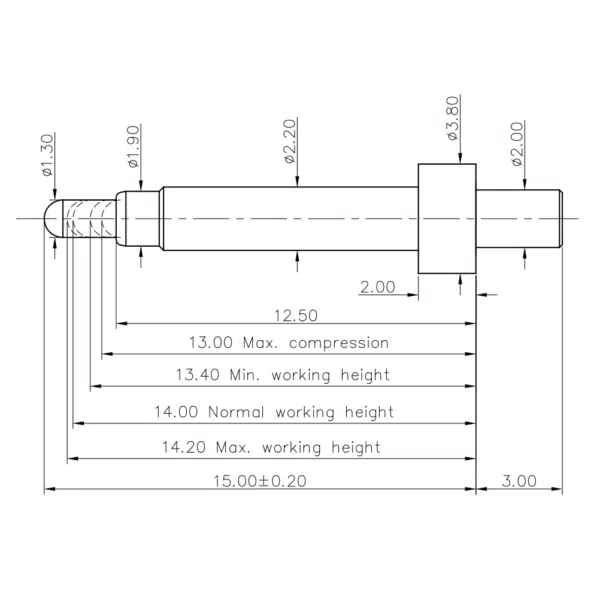

Zeichnung SVPC-P-P1763AA01

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seinem soliden THT-Design ist der Federkontakt SVPC-P-P1763AA01 für alle Anwendungen geeignet, bei denen Zuverlässigkeit und mechanische Stabilität im Vordergrund stehen – etwa bei Testmodulen oder robusten Ladeschnittstellen.

Typische Einsatzgebiete von Plug-In Federkontakten

Der THT-Federkontakt SVPC-P-P1763AA01 wird überall dort eingesetzt, wo eine sichere, mechanisch stabile Kontaktierung erforderlich ist – unter anderem in:

• Ladekontakten für medizinische Analysegeräte
• Prüfschnittstellen in Fertigungslinien
• Testsystemen für Leiterplatten und Baugruppen
• Verbindungen in modularem Schaltschrankaufbau
• Serviceports in industriellen Handhelds

Gemeinsam zur passenden Kontaktlösung

Unsere Ingenieure unterstützen Sie bei der technischen Auslegung – inklusive individueller Optionen bei Strombelastung, Kontaktkraft oder Anschlussform. Für optimale Integration in Ihr System.

Jetzt abstimmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
