Federkontakt SVPC-P-P2791PH01A – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 8.10
• Arbeitshöhe (L1): 6.70
• Länge (L2): 6.20
• Länge (L3): 1.00

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.28
• D2 – Basis: 1.70
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

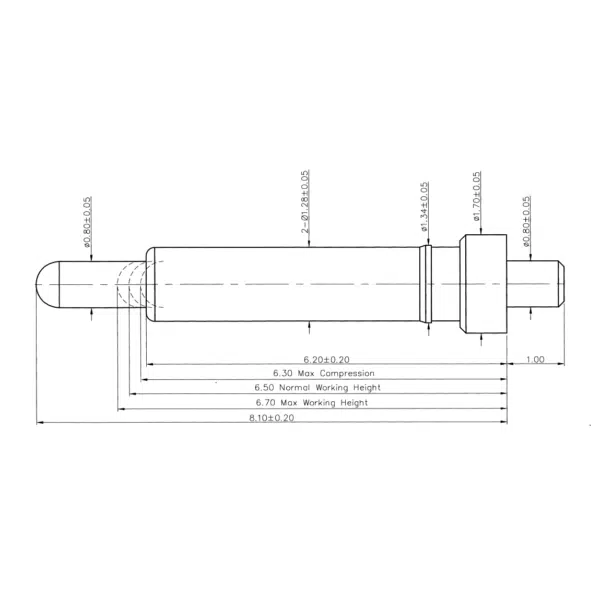

Zeichnung SVPC-P-P2791PH01A

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Federkontakt SVPC-P-P2791PH01A ist eine zuverlässige Komponente für Anwendungen mit hohen Steckzyklen. Besonders geeignet für fest verbaute Prüfschnittstellen, Serien-Tester und industrielle Ladeschnittstellen.

Typische Branchenlösungen mit THT-Federkontakten

Federkontakte wie SVPC-P-P2791PH01A kommen häufig in folgenden Bereichen zum Einsatz:

• Prüf- und Messsysteme im industriellen Umfeld
• Modulare Schnittstellen in Gehäusesystemen
• Kontaktierung für Wartungs- oder Serviceports
• Ladesysteme für Diagnose- oder Handgeräte
• Signalübertragung in Embedded-Steuereinheiten

Engineering Support für Ihre Applikation

Unsere Experten stehen Ihnen bei der technischen Auslegung und Integration des Federkontakts beratend zur Seite. Individuelle Modifikationen – z. B. bei Federkraft, Anschlussform oder Oberfläche – sind jederzeit möglich.

Beratung anfordern

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
