Federkontakt SVPC-P-P6877PH01 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.20
• Arbeitshöhe (L1): 5.20
• Länge (L2): 4.70
• Länge (L3): 5.50

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.48
• D2 – Basis: 1.52
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

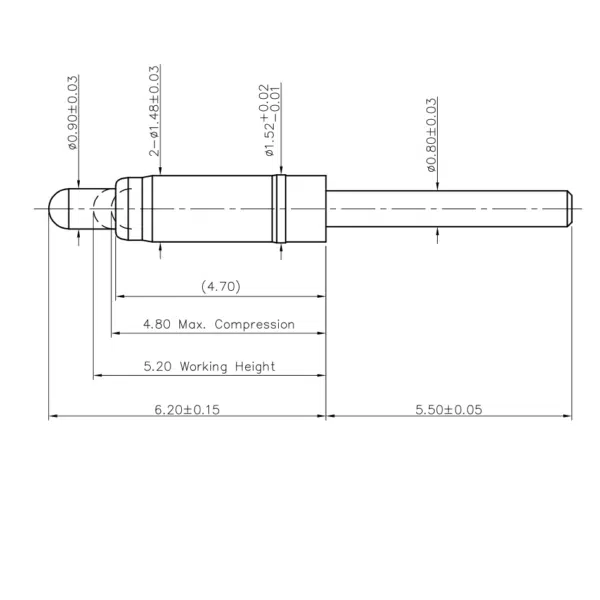

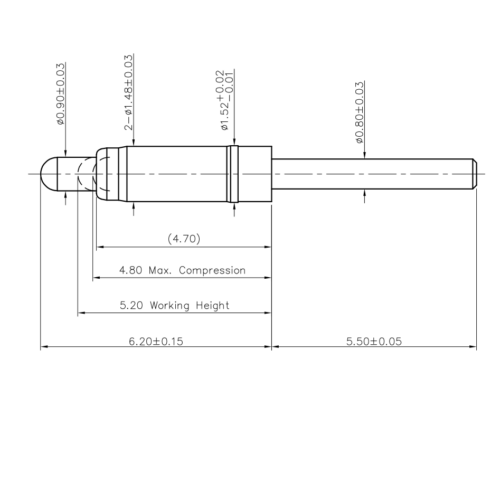

Zeichnung SVPC-P-P6877PH01

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin mit der Artikelnummer SVPC-P-P6877PH01 ist eine robuste THT-Lösung für feste Einbausituationen mit häufigen Steckzyklen – z. B. in Medizintechnik, Laborgeräten oder mobilen Ladeeinheiten.

Typische Nutzungsszenarien für THT-Federkontakte

Federkontakte wie SVPC-P-P6877PH01 eignen sich ideal für langlebige, wiederholbare Kontaktlösungen, z. B. bei:

• Lade- und Prüfmodulen in der Industrie
• Service- und Diagnoseschnittstellen
• Elektronischen Testeinrichtungen mit wechselbarer Kontaktierung
• Wechselmodulen in Analyse- oder Laborgeräten
• Mechanisch beanspruchten Gerätekontakten

Technisch abgestimmte Federkontaktlösungen

Für spezifische Anforderungen bieten wir maßgeschneiderte Anpassungen an: von Stromtragfähigkeit über Federweg bis zur Gehäuseintegration – exakt abgestimmt auf Ihre Anwendung.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
