Rolling Pin SVPC-RP-P5982PP03

Rolling Pin SVPC-RP-P5982PP03 – 360° Federkontakt

Der Rolling Pin SVPC-RP-P5982PP03 ist ein 360°-Federkontakt für Kontaktierungen bei seitlichen, rotierenden oder vibrierenden Bewegungen. Die Ausführung besitzt eine Gesamtlänge von 9.45 mm, eine Working Height von 8.45 mm und einen Working Stroke von 1.55 mm. Der Nennstrom beträgt 1A. Der Kolben hat einen Durchmesser von 2.90 mm, die Hülse von 3.44 mm. Damit stehen konkrete mechanische und elektrische Kennwerte für die Auswahl und konstruktive Integration zur Verfügung.

Technische Merkmale SVPC-RP-P5982PP03

• Typ: Plug-In Type
• Nennstrom (mind.): 1A
• Gesamtlänge: 9.45 mm, Arbeitslänge: 8.45 mm
• Verfügbare Varianten: SMD- oder THT-Bestückung
• Kolben-Ø 2.90 mm, Hülse-Ø 3.44 mm
• Working Stroke: 1.55

Abmessungen (in mm)

• Gesamtlänge (L0): 9.45
• Arbeitslänge (L1): 8.45
• Tail-Länge (L2): 1.10
• D0 – Kolben: 2.90
• D1 – Hülse: 3.44

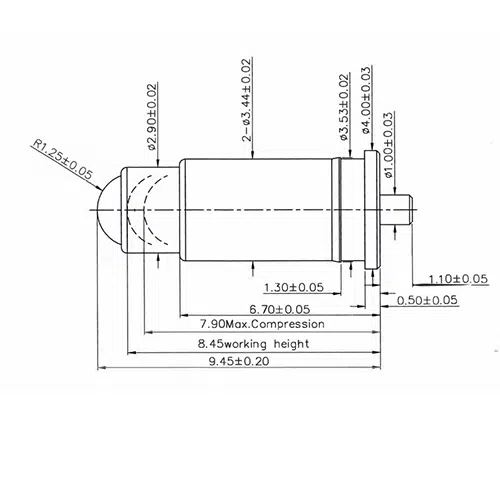

Dimensionen Federkontakt

Zeichnung SVPC-RP-P5982PP03

Technische Beratung & individuelle Lösungen

Das technische Datenblatt zum Federkontakt SVPC-RP-P5982PP03 senden wir Ihnen gerne auf Anfrage zu. Zudem bieten wir Mustermengen zum Pauschalpreis an.

Für spezifische Anforderungen – z. B. abweichende Arbeitslänge 8.45 mm oder andere Stromtragfähigkeit 1A – entwickeln unsere Experten passende Varianten.
Wir bieten kundenspezifische Designs und Anpassungen an Federkraft, Kolbenmaterial oder Gehäuseform. Jetzt Kontakt aufnehmen

Alle Federkontakte finden Sie auch in unserem Produktkatalog „Federkontakte“ >>

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
