Rolling Pin Federkontakt SVPC-RPS-P5079PP05 – 360° Kontaktierung

Federkontakt SVPC-RPS-P5079PP05 – 360° Rolling Pogo Pin

Der Rolling Type Federkontakt SVPC-RPS-P5079PP05 wurde für dynamische Kontaktierungen entwickelt und ermöglicht eine zuverlässige 360°-Verbindung zwischen bewegten Bauteilen.
Durch den Kolben mit integrierter Kugelspitze bleibt die Kontaktfläche auch bei seitlichen, rotierenden oder vibrierenden Bewegungen stabil und gleichmäßig leitfähig. Mit einer Gesamtlänge von 4.20 mm und einem Nennstrom bis 2A ist dieser Pogo Pin für anspruchsvolle Anwendungen in der Elektronik prädestiniert. Die federbelastete Kugel reduziert Übertragungsstörungen, die durch Erschütterungen oder Vibration entstehen können.

Technische Merkmale SVPC-RPS-P5079PP05

• Typ: Plug-In Type
• Nennstrom (mind.): 2A
• Gesamtlänge: 4.20 mm, Arbeitslänge: 3.20 mm
• Verfügbare Varianten: SMD- oder THT-Bestückung
• Kolben-Ø 1.25 mm, Hülse-Ø 1.70 mm
• Working Stroke: 1.15

Abmessungen (in mm)

• Gesamtlänge (L0): 4.20
• Arbeitslänge (L1): 3.20
• Tail-Länge (L2): 2.00
• D0 – Kolben: 1.25
• D1 – Hülse: 1.70

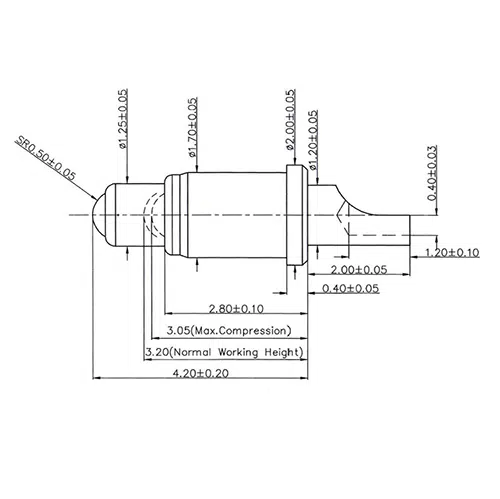

Dimensionen Federkontakt

Zeichnung SVPC-RPS-P5079PP05

Technische Beratung zum Rolling Pin Federkontakt SVPC-RPS-P5079PP05

Das technische Datenblatt zum Rolling Pin Federkontakt SVPC-RPS-P5079PP05 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Rolling Pin Federkontakte ermöglichen durch den beweglichen Kontaktkopf eine zuverlässige Kontaktierung aus unterschiedlichen Richtungen. Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 3.20 mm oder eine andere Stromtragfähigkeit als 2A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktgeometrie oder Bauform sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

Rolling Pin Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
