Robuste Silikontastatur NHKT-M330TP-FN-BL-NV-EMC-OEM

Robuste Spezialtastatur mit Touchpad NHKT-M330TP-FN-BL-NV-EMC-OEM

Die robuste Spezialtastatur NHKT-M330TP-FN-BL-NV-EMC-OEM ist eine industrielle Einbautastatur mit integriertem Touchpad und Hintergrundbeleuchtung für anspruchsvolle Bedien- und Steuerungsanwendungen. Sie wurde für den Einsatz unter erschwerten Umgebungsbedingungen konzipiert und kombiniert eine widerstandsfähige Tastaturkonstruktion mit einer integrierten Maussteuerung.

Produktbeschreibung

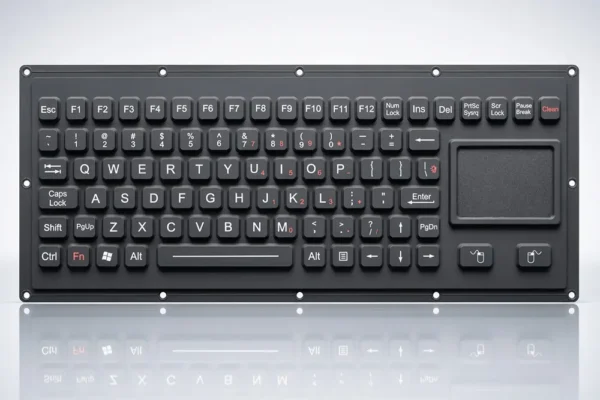

Die Spezialtastatur verfügt über 89 Tasten einschließlich zwei Maustasten sowie erhabene, rechteckige Tastenkappen mit taktiler Rückmeldung. Ein definierter Tastenhub von 1,5 mm und eine Betätigungskraft von 1,5 N ± 0,2 N ermöglichen eine präzise Eingabe. Die Schaltelemente sind laut Hersteller für mehr als fünf Millionen Betätigungen ausgelegt.

Das integrierte, abgedichtete Touchpad ermöglicht die Bedienung des Mauszeigers direkt über die Tastatur. Zwei separate Maustasten unterstützen die Navigation und Auswahl innerhalb der Benutzeroberfläche. Das Touchpad bietet eine Auflösung von 40 Counts/mm und ist laut Hersteller für mehr als zehn Millionen Betätigungen ausgelegt. Eine zusätzliche externe Maus ist somit nicht erforderlich.

Mit einem Tastaturmodul von 330 × 130 mm und einer Frontplatte von etwa 347 × 146,8 mm ist die Tastatur für die rückseitige Montage in Bediengehäusen und Steuerungskonsolen vorgesehen. Die flache Konstruktion ermöglicht eine platzsparende Integration in industrielle Bedien- und Steuerungssysteme.

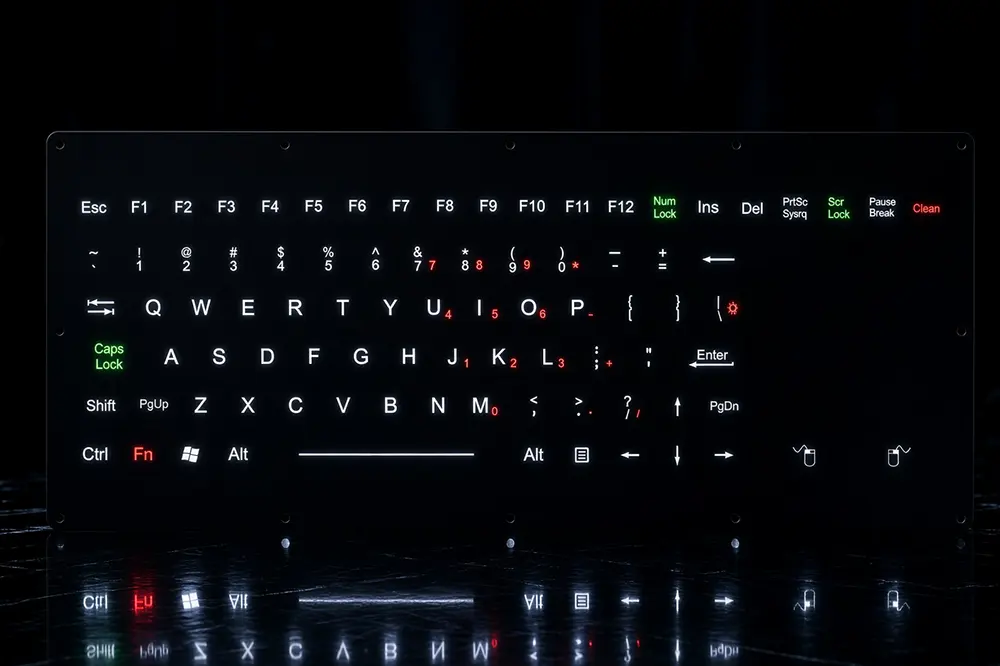

Für die Bedienung bei unterschiedlichen Lichtverhältnissen ist die Tastatur mit einer Hintergrundbeleuchtung in Weiß oder Rot erhältlich. Die Carbon-on-Gold-Tastenschaltertechnologie mit vergoldeter Leiterplatte ist auf eine zuverlässige elektrische Kontaktierung ausgelegt.

Die Spezialtastatur besitzt laut Hersteller die Schutzart IP65 und ist für Betriebstemperaturen von −40 °C bis +75 °C spezifiziert. Darüber hinaus werden die Normen MIL-STD-461G für elektromagnetische Verträglichkeit sowie MIL-STD-810H für die Umweltbeständigkeit angegeben. Dazu gehören unter anderem Prüfungen hinsichtlich Temperatur, Feuchtigkeit, Vibration, mechanischem Schock, Regen und Staubbelastung.

Die Stromversorgung erfolgt über 5 V DC. Als Schnittstellen stehen USB und PS/2 zur Verfügung. Die Tastatur unterstützt laut Hersteller unter anderem Windows, Linux, Unix, Mac OS X, VxWorks und Android.

Typische Einsatzbereiche sind industrielle Bedienkonsolen, Fahrzeugtechnik, maritime Steuerungssysteme, Radar- und Überwachungsanlagen sowie mobile Kontrollstationen. Die Kombination aus robuster Einbaukonstruktion, integriertem Touchpad und hoher Umweltbeständigkeit ermöglicht den Einsatz in anspruchsvollen technischen Anwendungen.

Technische Spezifikationen

• Modell: NHKT-M330TP-FN-BL-NV-EMC-OEM
• Abmessungen Tastaturmodul: 330 × 130 mm
• Außenabmessungen Frontplatte: ca. 347 × 146,8 mm
• Tastenanzahl: 89 einschließlich 2 Maustasten
• Tastenausführung: Erhabene rechteckige Tasten mit taktiler Rückmeldung
• Tastenhub: 1,5 ± 0,1 mm
• Betätigungskraft: 1,5 ± 0,2 N
• Lebensdauer der Tasten: Mehr als 5 Millionen Betätigungen
• Kontakttechnologie: Carbon-on-Gold mit vergoldeter Leiterplatte
• Maussteuerung: Integriertes, abgedichtetes Touchpad mit 2 Maustasten
• Touchpad-Auflösung: 40 Counts/mm
• Touchpad-Abtastgeschwindigkeit: Maximal 1,016 m/s
• Touchpad-Lebensdauer: Mehr als 10 Millionen Betätigungen laut Hersteller

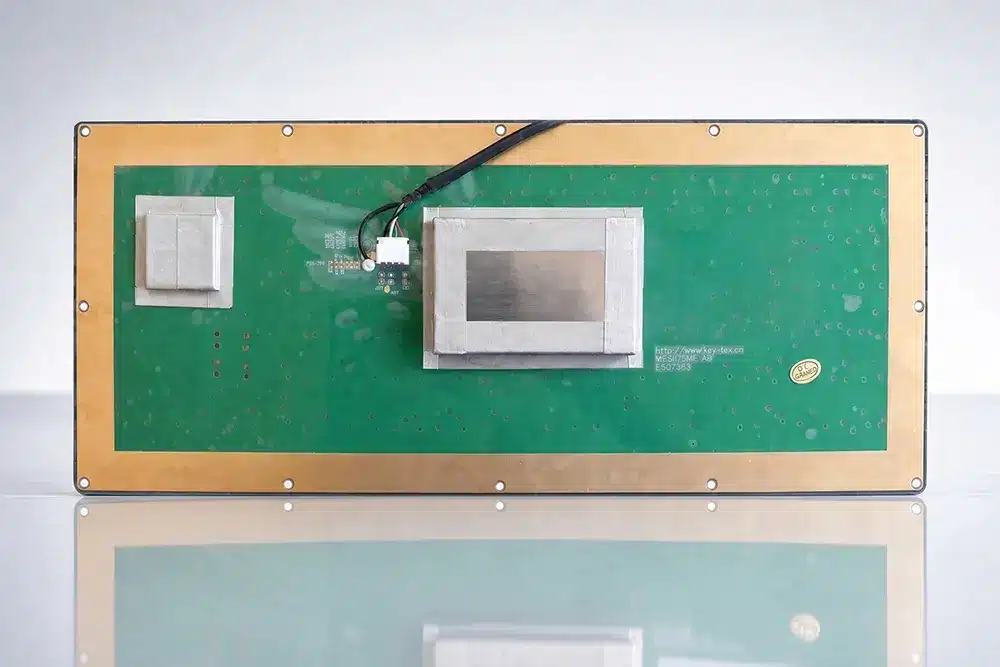

• Montageausführung: Rückseitige Montage
• Gewicht: 0,8 kg
• Schutzart: IP65
• Betriebstemperatur: −40 °C bis +75 °C
• Lagertemperatur: −45 °C bis +85 °C
• Versorgungsspannung: 5 V DC ± 5 %
• Stromaufnahme: 50 mA ohne Hintergrundbeleuchtung, 300 mA mit Hintergrundbeleuchtung
• Hintergrundbeleuchtung: Weiß oder Rot
• Schnittstellen: USB oder PS/2
• Kabellänge: Standardmäßig 2,0 m, kundenspezifische Längen möglich
• Betriebssysteme: Windows, Linux, Unix, Mac OS X, VxWorks und Android
• Herstellerangaben zu Normen: MIL-STD-461G, MIL-STD-810H
• Konformität laut Hersteller: RoHS, CE und FCC
• Datenblatt NHKT-M330TP-FN-BL-NV-EMC-OEM zum download >>

Tastaturlayout

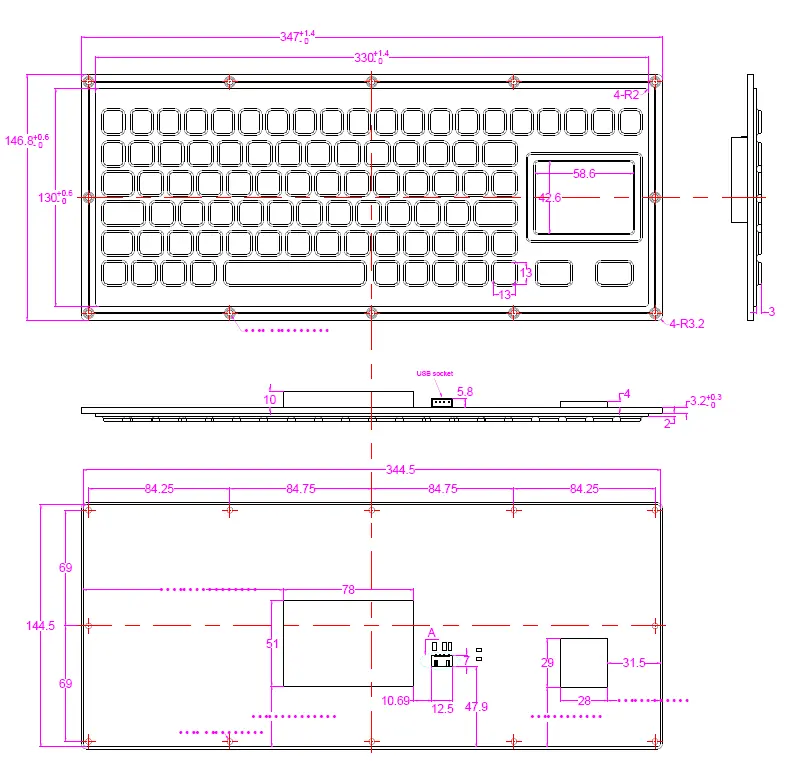

Die Tastatur verfügt über ein kompaktes Tastenlayout mit Funktionstasten, integriertem Touchpad und zwei separaten Maustasten. Die Maßzeichnung zeigt die Anordnung der Bedienelemente sowie die Befestigungspunkte für die rückseitige Montage. Weitere Layout- und Anschlussvarianten können projektbezogen angefragt werden.
