Federkontakt Flat Type
Federkontakte im Flat Design – optimale Lösung für kompakte SMD-Anwendungen
Wir bieten ein breites Sortiment an Federkontakten im Flat Type Design, die speziell für die SMD-Montage (Surface Mount Device) ausgelegt sind. Unsere SMD-Federkontakte zeichnen sich durch eine flache Bauform, hohe Kontaktsicherheit und eine zuverlässige Verarbeitung in automatisierten Bestückungsprozessen aus.
Fast alle Modelle sind für die automatische Bestückung auf Rolle/Gurt erhältlich und können mit einer optionalen Bestückungskappe geliefert werden – ideal für gängige Bestückungsautomaten.
Zusätzlich bieten wir umfangreiche Möglichkeiten zur kundenspezifischen Anpassung, wie: Anpassung der Federkraft an mechanische Anforderungen, Auswahl verschiedener Oberflächenbeschichtungen (z. B. vergoldet, vernickelt) und Anpassung von Länge, Durchmesser und Rastermaß.
Auch die Entwicklung komplett kundenspezifischer Federkontakte ist möglich. Bitte kontaktieren Sie uns einfach. Unsere Ingenieure helfen Ihnen gerne weiter.
Ergebnisse 1–50 von 167 werden angezeigt
Part | L(0) | L(1) | D(1) | Working Stroke | Strom | ||
|---|---|---|---|---|---|---|---|
 | 1.00 | 0.80 | 0.60 | 0.22 | 1A | | |
 | 1.00 | 0.80 | 0.60 | 0.22 | 1A | | |
 | 1.25 | 1.15 | 0.83 | 0.4 | 300mA | | |
 | 1.60 | 1.20 | 1.25 | 0.50 | 1A | | |
 | 1.60 | 1.20 | 1.25 | 0.50 | 1A | | |
 | 2.10 | 1.50 | 1.25 | 0.65 | 1A | | |
 | 2.20 | 1.75 | 1.48 | 0.65 | 1A | | |
 | 2.20 | 1.75 | 1.51 | 0.65 | 1A | | |
 | 2.50 | 1.95 | 1.40 | 0.75 | 1A | | |
 | 2.60 | 2.00 | 1.47 | 1.00 | 1A | | |
 | 2.60 | 2.00 | 1.47 | 0.90 | 1A | | |
 | 2.80 | 2.00 | 1.50 | 0.90 | 1A | | |
 | 2.30 | 2.18 | 1.25 | 0.73 | 1A | | |
 | 3.20 | 2.20 | 1.51 | 1.20 | 1A | | |
 | 3.10 | 2.40 | 1.41 | 1.00 | 1A | | |
 | 2.63 | 2.43 | 0.70 | 0.40 | 1A | | |
 | 3.10 | 2.50 | 1.51 | 0.70 | 1A | | |
 | 3.40 | 2.60 | 1.50 | 0.90 | 1A | | |
 | 3.40 | 2.60 | 1.51 | 0.90 | 1A | | |
 | 3.50 | 2.70 | 1.51 | 0.90 | 1A | | |
 | 3.40 | 2.70 | 1.48 | 0.95 | 1A | | |
 | 2.95 | 2.70 | 1.50 | 0.35 | 1A | | |
 | 3.40 | 2.80 | 1.51 | 0.90 | 2A | | |
 | 3.50 | 2.80 | 1.63 | 0.85 | 1A | | |
 | 2.95 | 2.80 | 1.25 | 1.00 | 1A | | |
 | 3.70 | 2.90 | 1.51 | 1.10 | 1A | | |
 | 3.50 | 3.00 | 1.20 | 0.70 | 1A | | |
 | 3.70 | 3.00 | 1.51 | 1.10 | 1A | | |
 | 4.00 | 3.00 | 1.51 | 1.20 | 1A | | |
 | 3.50 | 3.00 | 1.32 | 0.80 | 1A | | |
 | 4.00 | 3.00 | 1.51 | 1.50 | 1A | | |
 | 3.50 | 3.00 | 2.50 | 0.95 | 1A | | |
 | 4.00 | 3.00 | 1.50 | 1.20 | 1A | | |
 | 3.50 | 3.00 | 1.32 | 1.20 | 1A | | |
 | 3.50 | 3.00 | 1.51 | 1.10 | 1A | | |
 | 3.60 | 3.05 | 1.25 | 1.15 | 1A | | |
 | 3.25 | 3.15 | 1.25 | 1.05 | 1A | | |
 | 4.50 | 3.20 | 1.51 | 1.50 | 1A | | |
 | 4.20 | 3.20 | 1.53 | 1.30 | 1A | | |
 | 4.00 | 3.20 | 1.51 | 1.10 | 1A | | |
 | 4.10 | 3.20 | 1.30 | 0.85 | 1A | | |
 | 4.70 | 3.30 | 1.70 | 1.90 | 1A | | |
 | 4.20 | 3.40 | 1.51 | 1.00 | 1A | | |
 | 4.20 | 3.40 | 1.51 | 1.00 | 1A | | |
 | 4.20 | 3.40 | 1.51 | 1.30 | 1A | | |
 | 4.20 | 3.40 | 1.51 | 0.90 | 1A | | |
 | 4.40 | 3.40 | 1.60 | 1.20 | 1A | | |
 | 4.40 | 3.40 | 1.53 | 1.20 | 1A | | |
 | 4.70 | 3.50 | 1.20 | 1.20 | 1A | | |
 | 4.70 | 3.60 | 1.65 | 1.40 | 1A | |
Flat Type Federkontakte für die SMD-Montage
Flat Type Federkontakte sind kompakte Federkontaktstifte für die direkte SMD-Montage auf Leiterplatten. Durch ihre Bauform eignen sie sich insbesondere für Anwendungen, bei denen wenig Bauraum zur Verfügung steht und eine federnde elektrische Kontaktierung direkt auf der Leiterplatte realisiert werden soll.
Das Sortiment von N&H Technology umfasst Flat Type Federkontakte in unterschiedlichen Abmessungen, Arbeitshöhen, Federwegen und Strombelastbarkeiten. Über die Filterfunktionen können Sie die verfügbaren SMD-Federkontakte anhand wichtiger technischer Parameter eingrenzen und eine geeignete Ausführung für Ihre Anwendung auswählen.
SMD-Federkontakte für die automatisierte Leiterplattenbestückung
Flat Type Federkontakte sind für die Verarbeitung in automatisierten Fertigungsprozessen ausgelegt. Je nach Ausführung können die Kontakte im Tape-&-Reel-Format bereitgestellt und mit einer Bestückungskappe für die automatische Aufnahme durch den Bestückungsautomaten ausgestattet werden.
Dadurch lassen sich die Federkontakte wie andere SMD-Bauteile in den Bestückungsprozess einer Leiterplatte integrieren. Bei der Auswahl sollten neben den Abmessungen des Kontakts auch die vorgesehene Einbausituation, die Position der Gegenkontaktfläche und die erforderliche Arbeitshöhe berücksichtigt werden.
Auswahl des passenden Flat Type Federkontakts

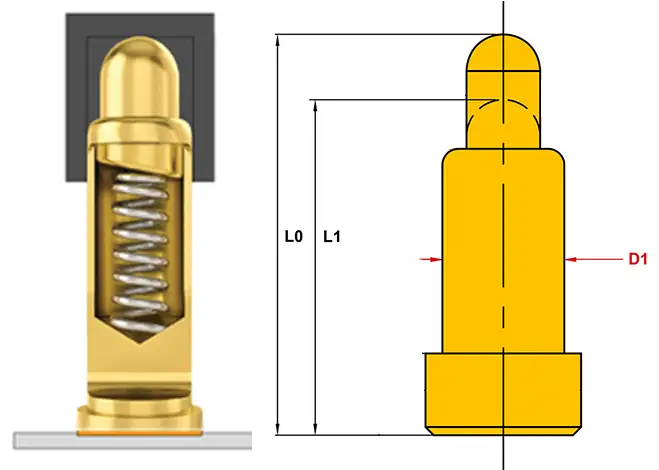

Für die Auswahl eines geeigneten SMD-Federkontakts sind insbesondere Working Height, Working Stroke, Durchmesser, Federkraft und Strombelastbarkeit relevant. Die Working Height beschreibt dabei die vorgesehene Höhe des Federkontakts im kontaktierten Zustand. Der Working Stroke bezeichnet den verfügbaren Federweg zwischen der unkomprimierten Ausgangslänge und der maximalen Kompression.
Auch die Federkraft sollte entsprechend der mechanischen Konstruktion ausgelegt werden. Bei mehreren parallel eingesetzten Federkontakten addieren sich die Federkräfte der einzelnen Kontakte zur resultierenden Gesamtkraft. Für die elektrische Auslegung sind zusätzlich Strombelastbarkeit, Kontaktwiderstand und die Anforderungen an die Gegenkontaktfläche zu berücksichtigen.
Weitere technische Informationen zur Auslegung, zum Aufbau und zu den unterschiedlichen Konstruktionsvarianten finden Sie auf unserer Seite Über Federkontakte.
Flat Type Federkontakte nach Kundenanforderung
Wenn die verfügbaren Standardausführungen die konstruktiven oder elektrischen Anforderungen Ihrer Anwendung nicht erfüllen, prüfen wir eine kundenspezifische Federkontaktlösung. Je nach Projekt können unter anderem Abmessungen, Federweg, Federkraft, Kontaktgeometrie und Oberflächenbeschichtung an die Anwendung angepasst werden.
Federkontakte können außerdem direkt in kundenspezifische Gehäuse oder mehrpolige Federkontakt-Konnektoren integriert werden. Dadurch lassen sich mechanische und elektrische Anforderungen bereits bei der Entwicklung der kompletten Kontaktlösung berücksichtigen.
Häufige Fragen zu Flat Type Federkontakten
Was ist ein Flat Type Federkontakt?
Ein Flat Type Federkontakt ist ein kompakter Federkontakt für die Oberflächenmontage auf einer Leiterplatte. Die SMD-Bauform ermöglicht eine platzsparende Integration und eignet sich insbesondere für Anwendungen, bei denen eine federnde Kontaktierung direkt von der Leiterplatte aus erfolgen soll.
Können Flat Type Federkontakte automatisch bestückt werden?
Ja. Geeignete Flat Type Federkontakte können für automatisierte Bestückungsprozesse im Tape-&-Reel-Format bereitgestellt werden. Je nach Ausführung ist zusätzlich eine Bestückungskappe für die Aufnahme durch den Bestückungsautomaten verfügbar.
Welche Parameter sind bei der Auswahl eines SMD-Federkontakts wichtig?
Zu den wesentlichen Auswahlkriterien gehören Einbaumaße, Working Height, Working Stroke, Federkraft, Strombelastbarkeit und die Position der Gegenkontaktfläche. Zusätzlich sollten die Anforderungen des vorgesehenen Bestückungs- und Lötprozesses berücksichtigt werden.
