Doppelter Federkontakt SVPC-D-P07732DH4

Federkontakt SVPC-D-P07732DH4 – Double-End Pogo Pin

Der Double-End Federkontakt SVPC-D-P07732DH4, auch als beidseitig gefederter Pogo Pin bezeichnet, ist ein spezieller Kontaktstift mit zwei beweglichen Kolben.
Im Unterschied zu Standard-Pogo Pins, die einseitig in der Leiterplatte montiert werden, ermöglicht dieses Modell eine beidseitige, federnde Kontaktierung. Mit einer Gesamtlänge von 11.50 mm und einem Nennstrom bis 1A A bietet der Kontakt eine zuverlässige elektrische Verbindung für anspruchsvolle Board-to-Board-Anwendungen.

Dimension des SVPC-D-P07732DH4 (Angaben in mm)

Längen

• Länge Total (L0): 11.50
• Arbeitslänge (L1): 9.90
• Länge (L2): 8.50
• Länge (L3):

Durchmesser

• D0 – Kolben: 1.50
• D1 – Hülse: 2.00
• D2 – Basis:

Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

Dimensionen Federkontakt

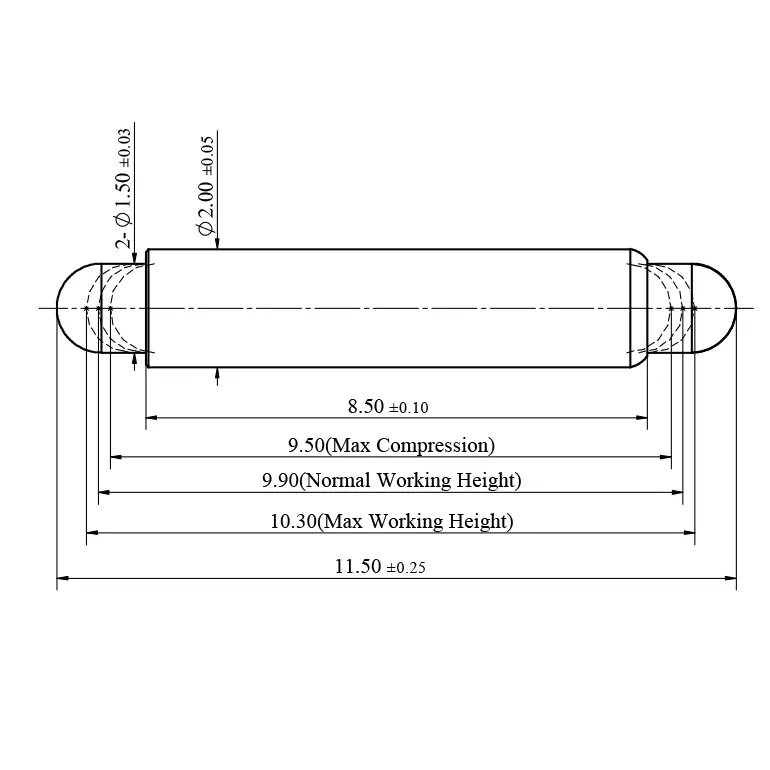

Zeichnung SVPC-D-P07732DH4

Beratung & Sonderlösungen

Unsere Ingenieure unterstützen Sie bei der Auswahl des passenden Double-End Federkontakts für Ihre Anwendung – beispielsweise mit Anpassungen an Federkraft, Stromtragfähigkeit (1A A) oder Kolbenmaterial (Kupfer-Beryllium, vergoldet). Auch kundenspezifische Varianten mit abweichender Länge oder Geometrie sind möglich.
Jetzt unverbindlich anfragen

Alle Federkontakte finden Sie auch in unserem Produktkatalog „Federkontakte“ >>

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
