Federkontakt SVPC-D-P07880DH1 – Double-Ended Pogo Pin
Der Double-Ended Federkontakt SVPC-D-P07880DH1 ist ein beidseitig gefederter Pogo Pin mit 16.50 mm Gesamtlänge und 14.50 mm Working Height. Der Full Working Stroke beträgt 3.20 mm. Mit 55g / 90g Federkraft und 3A Nennstrom stehen konkrete mechanische und elektrische Kennwerte für die konstruktive Integration zur Verfügung.
Der Kolbendurchmesser beträgt 1.20 mm, der Hülsendurchmesser 1.70 mm. Die beidseitig federnde Bauform ermöglicht die Kontaktierung zwischen gegenüberliegenden Kontaktpunkten und kann mechanische Toleranzen innerhalb des verfügbaren Federwegs ausgleichen.
Dimension des SVPC-D-P07880DH1 (Angaben in mm)
Längen
- Länge Total (L0): 16.50
- Working Height (L1): 14.50
- Länge (L2): 11.80
- Länge (L3): 0.50
- Total Working Stroke: 3.20
Durchmesser
- D0 – Kolben: 1.20
- D1 – Hülse: 1.70
- D2 – Basis: 2.50
Material & elektrische Eigenschaften
- Material Kolben: Kupfer-Beryllium, vergoldet
- Material Feder: Edelstahl
- Nennstrom (mind.): 3A
- Federkraft (±20%): 55g / 90g
Dimensionen Federkontakt

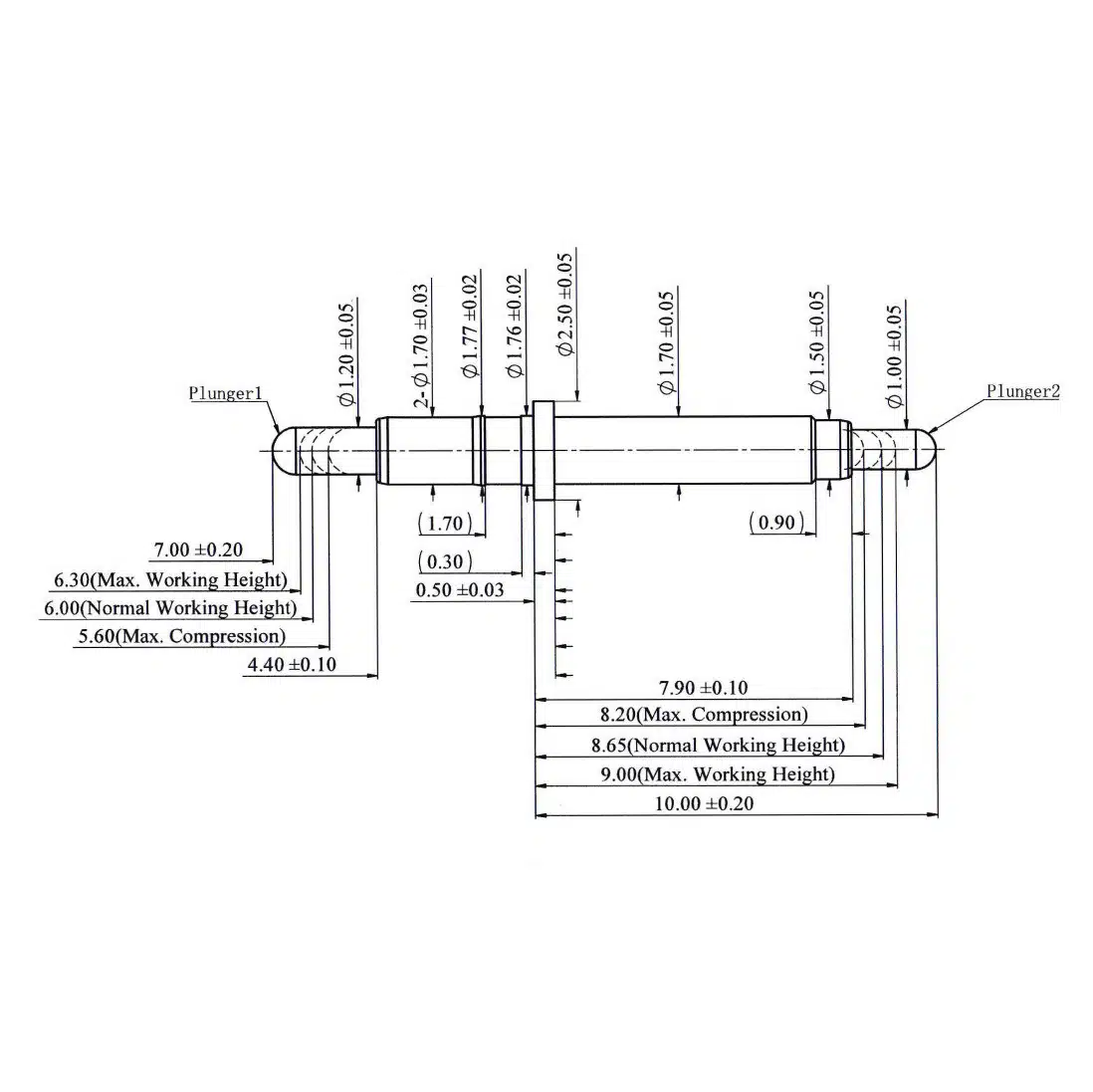

Zeichnung SVPC-D-P07880DH1
Technische Beratung zum Double-Ended Federkontakt SVPC-D-P07880DH1
Das technische Datenblatt zum Double-Ended Federkontakt SVPC-D-P07880DH1 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.
Für spezifische Anforderungen entwickeln wir passende Varianten, beispielsweise mit angepasster Federkraft, Stromtragfähigkeit oder Kontaktgeometrie. Auch kundenspezifische Ausführungen mit abweichenden Abmessungen sind möglich.
Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.
Double-Ended Federkontakt anfragen
Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.
Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
