Double-Ended Federkontakt SVPC-D-P07732DH1

Federkontakt SVPC-D-P07732DH1 – Double-Ended Pogo Pin

Der Double-Ended Federkontakt SVPC-D-P07732DH1 ist ein beidseitig gefederter Pogo Pin mit zwei beweglichen Kolben. Mit einer Gesamtlänge von 11.70 mm, einem Full Working Stroke von 2.20 mm und einer Federkraft von 110g bietet diese Ausführung eine beidseitige, federnde Kontaktierung.

Der Federkontakt ist für einen Nennstrom von 1A ausgelegt. Durch die beidseitige Federung eignet sich der SVPC-D-P07732DH1 insbesondere für Board-to-Board-Kontaktierungen und Anwendungen, bei denen Toleranzen zwischen gegenüberliegenden Kontaktpunkten ausgeglichen werden müssen.



Dimension des SVPC-D-P07732DH1 (Angaben in mm)

Längen

• Länge Total (L0): 11.70
• Arbeitslänge (L1): 9.90
• Länge (L2): 8.50
• Länge (L3):
• Total Working Stroke: 2.20

Durchmesser

• D0 – Kolben: 1.50
• D1 – Hülse: 2.00
• D2 – Basis:



Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A
• Federktaft (+-20%):  110g

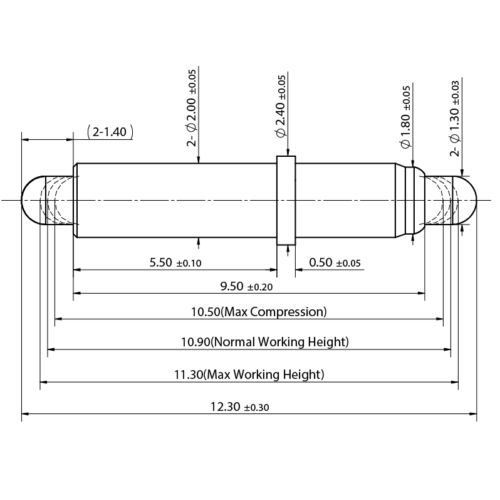

Dimensionen Federkontakt



Beratung & Sonderlösungen

Unsere Ingenieure unterstützen Sie bei der Auswahl des passenden Double-End Federkontakts für Ihre Anwendung – beispielsweise mit Anpassungen an Federkraft, Stromtragfähigkeit (1A ) oder Kolbenmaterial (Kupfer-Beryllium, vergoldet). Auch kundenspezifische Varianten mit abweichender Länge oder Geometrie sind möglich.
Jetzt unverbindlich anfragen

Alle Federkontakte finden Sie auch in unserem Produktkatalog „Federkontakte“ >>

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
