Federkontakt SVPC-P-H008M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.20
• Arbeitshöhe (L1): 3.60
• Länge (L2): 2.80
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.30
• D2 – Basis: 1.40
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

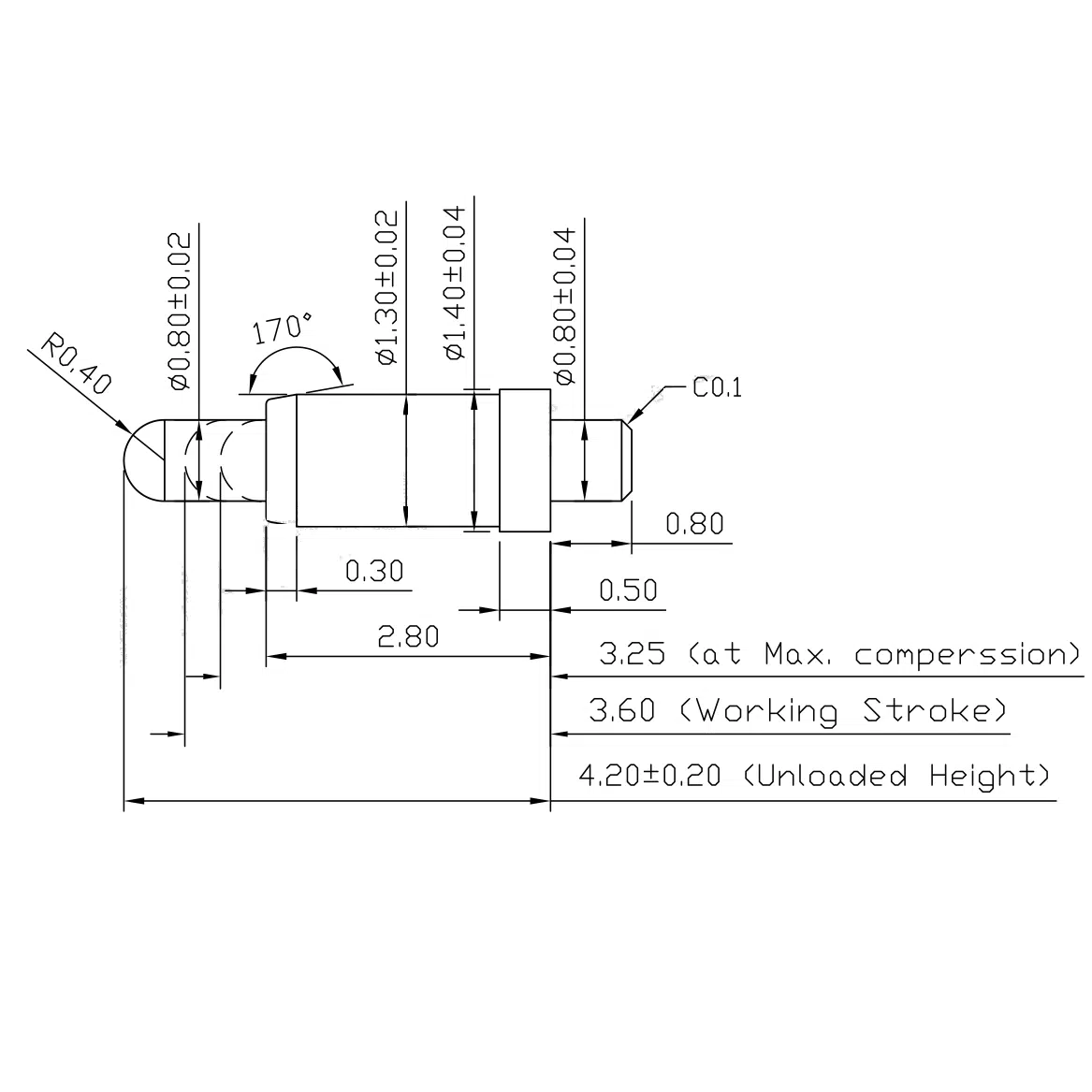

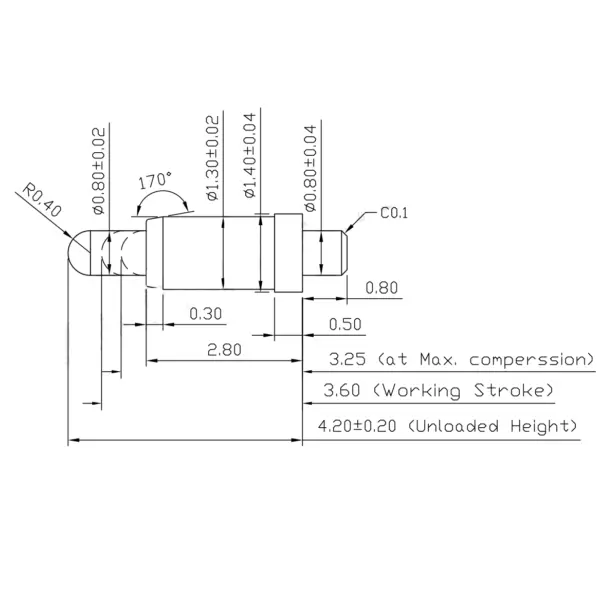

Zeichnung SVPC-P-H008M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-kompatible Pogo Pin bietet eine robuste Lösung für dauerhafte elektrische Verbindungen. Er eignet sich hervorragend für den Einsatz in Messtechnik, Ladeeinheiten und wechselbaren Elektronikmodulen.

Empfohlene Einsatzbereiche für Plug-In Kontakte

Der Plug-In Federkontakt SVPC-P-H008M0 bewährt sich in zahlreichen Applikationen, in denen robuste Verbindungslösungen gefragt sind:

• Fest montierte Ladeschnittstellen
• THT-basierte Prüfsysteme für Baugruppen
• Elektroniksysteme mit vibrationsresistenter Verbindung
• Wechselschnittstellen in Maschinenmodulen
• Sichere Kontaktierung in der Medizintechnik

Projektbezogene Beratung & Entwicklung

Ob Prototyp oder Serienlösung – wir begleiten Sie von der ersten Idee bis zur fertigen Kontaktierungslösung. Anpassungen an technische Vorgaben setzen wir kurzfristig und effizient um.

Jetzt Projekt starten

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
