Federkontakt SVPC-P-H024M2 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.70
• Arbeitshöhe (L1): 5.80
• Länge (L2): 5.30
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.50
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

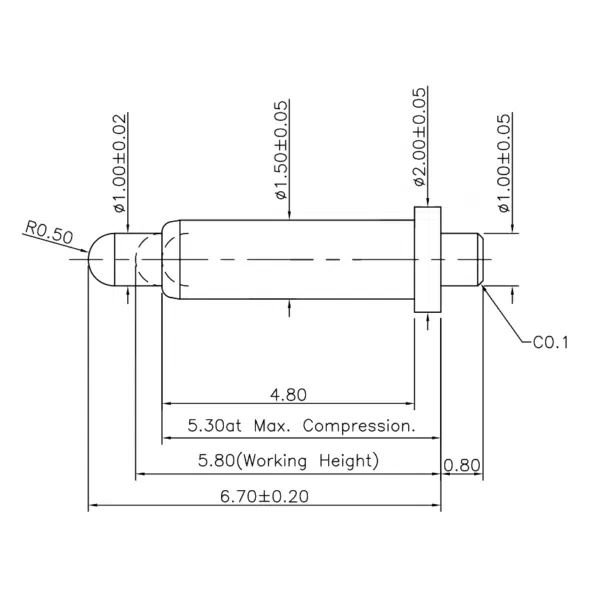

Zeichnung SVPC-P-H024M2

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Plug-In Federkontakt ist für die THT-Bestückung optimiert und überzeugt mit langlebiger Steckperformance – z. B. in hochfrequent genutzten Prüfkontakten oder Embedded-Interfaces mit hoher Lebensdaueranforderung.

Plug-In Federkontakte im Praxiseinsatz

Dank ihrer stabilen THT-Ausführung sind Plug-In Federkontakte vielseitig nutzbar – vor allem dort, wo zuverlässige Steckverbindungen mit hoher Zyklenzahl gefragt sind:

• Industrielle Steuerungs- und Automatisierungssysteme
• Prüfplätze für Platinen und Baugruppen
• Serienladeschnittstellen in Dockinglösungen
• Medizingeräte mit wechselbaren Modulen
• Kommunikationsschnittstellen in Embedded-Systemen

Projektbezogene Unterstützung durch unsere Experten

Ob Serienfertigung oder Prototyp – wir begleiten Sie bei der Auswahl eines passenden Federkontakts. Individuelle Ausführungen setzen wir projektbezogen für Sie um.

Jetzt Projekt starten

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
