THT-Federkontakt SVPC-P-H054M0 – Plug-In Type

High-Current-Federkontakt SVPC-P-H054M0 – 3A

Der High-Current-Federkontakt SVPC-P-H054M0 ist für Anwendungen mit erhöhtem Strombedarf ausgelegt und ermöglicht eine Stromübertragung bis 3A. Der Plug-In-Federkontakt besitzt eine Gesamtlänge von 10.50 mm, eine Working Height von 8.98 mm und einen Working Stroke von 2.79 mm. Die Federkraft beträgt 85g bei Working Height.

Technische Maße Federkontakt SVPC-P-H054M0

(Angaben in mm)

Längen des Federkontaktes SVPC-P-H054M0

• Gesamtlänge (0): 10.50
• Arbeitslänge (1) – Working Height: 8.98
• Länge (2): 7.63
• Länge (3): 2.50
• Working Stroke: 2.79

Durchmesser des Federkontaktes SVPC-P-H054M0

• D0 – Kolben: 1.37
• D1 – Hülse: 1.98
• D2 – Basis: 2.50
• D3 – Tail (Anschlussbereich): 1.02



Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 3A

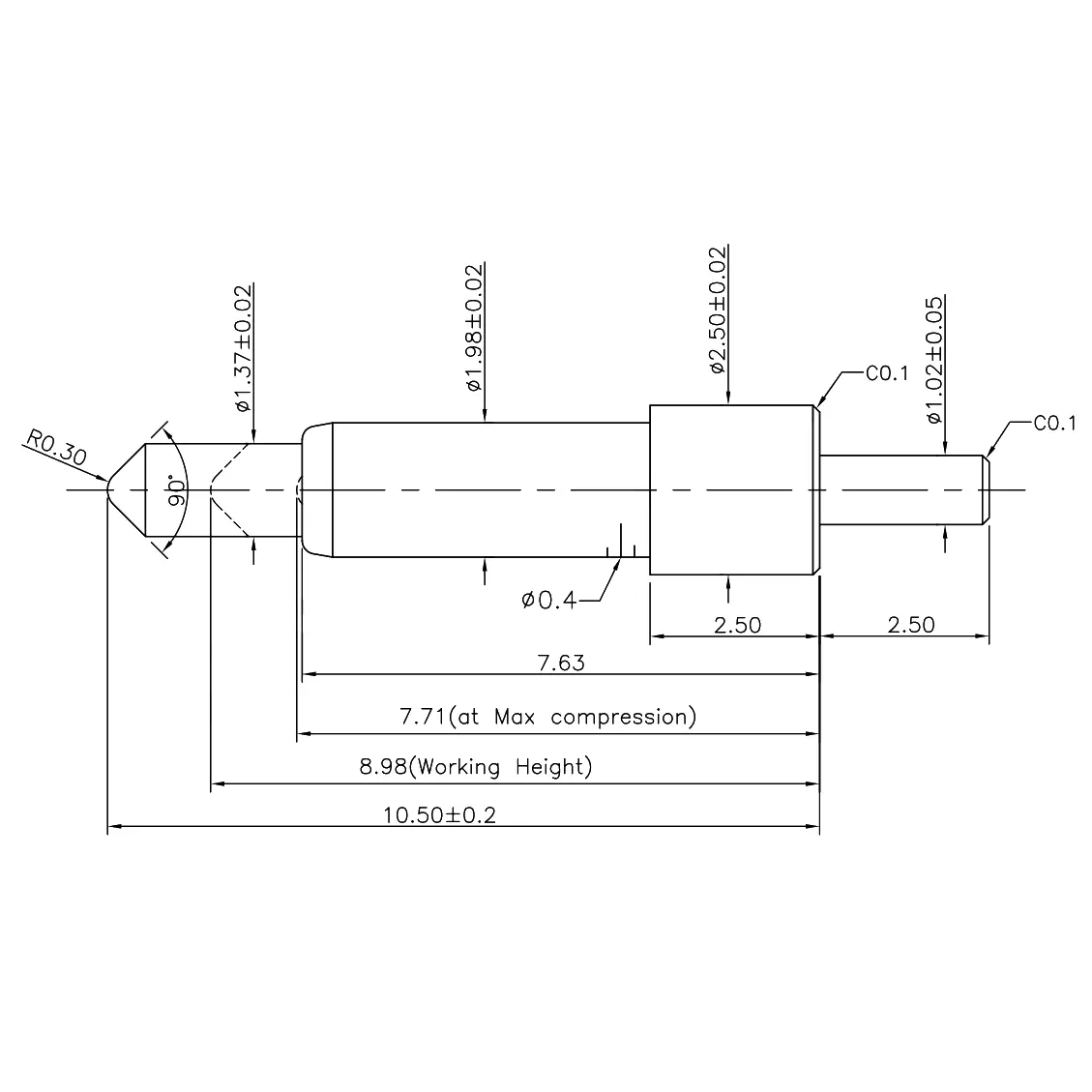

Dimensionen Federkontakt

Zeichnung SVPC-P-H054M0

Technische Beratung zum THT-Federkontakt SVPC-P-H054M0

Das technische Datenblatt zum THT-Federkontakt SVPC-P-H054M0 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 8.98 mm oder eine andere Stromtragfähigkeit als 3A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
