THT-Federkontakt SVPC-P-H121M4 – Plug-In Type

Federkontakt SVPC-P-H121M4 – Plug-In Type zur THT-Bestückung

Der Plug-In Pogo Pin SVPC-P-H121M4 ist ein Federkontakt für die THT-Bestückung (Through Hole Technology). Mit einer Gesamtlänge von 11.80 mm, einer Working Height von 9.50 mm und einem Working Stroke von 2.60 mm bietet diese Ausführung definierte mechanische Kennwerte für die konstruktive Integration. Der Federkontakt ist für einen Nennstrom von 1A ausgelegt und weist eine Federkraft von 150g bei Working Height auf.

Technische Maße Federkontakt SVPC-P-H121M4

(Angaben in mm)

Längen des Federkontaktes SVPC-P-H121M4

• Gesamtlänge (0): 11.80
• Arbeitslänge (1) – Working Height: 9.50
• Länge (2): 8.80
• Länge (3): 1.70
• Working Stroke: 2.60

Durchmesser des Federkontaktes SVPC-P-H121M4

• D0 – Kolben: 1.00
• D1 – Hülse: 1.47
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 1.23

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A

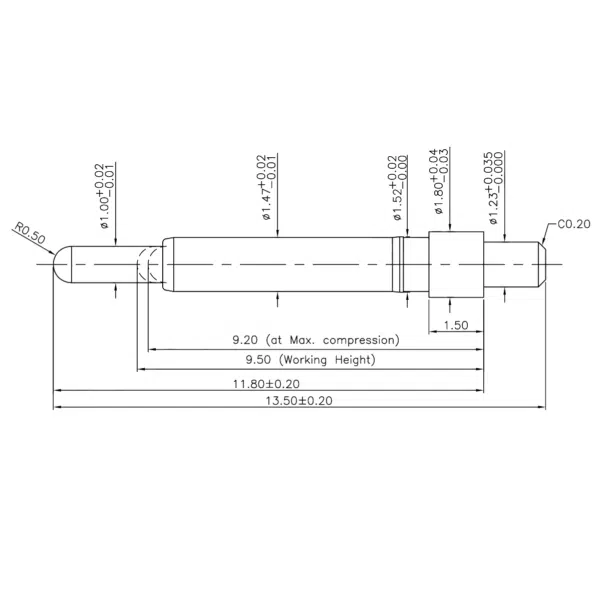

Dimensionen Federkontakt

Zeichnung SVPC-P-H121M4

Technische Beratung zum THT-Federkontakt SVPC-P-H121M4

Das technische Datenblatt zum THT-Federkontakt SVPC-P-H121M4 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 9.50 mm oder eine andere Stromtragfähigkeit als 1A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
