Federkontakt SVPC-P-H133M7 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.00
• Arbeitshöhe (L1): 3.80
• Länge (L2): 3.00
• Länge (L3): 1.50

Durchmesser

• D0 – Kolben: 2.00
• D1 – Hülse: 3.20
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 2.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

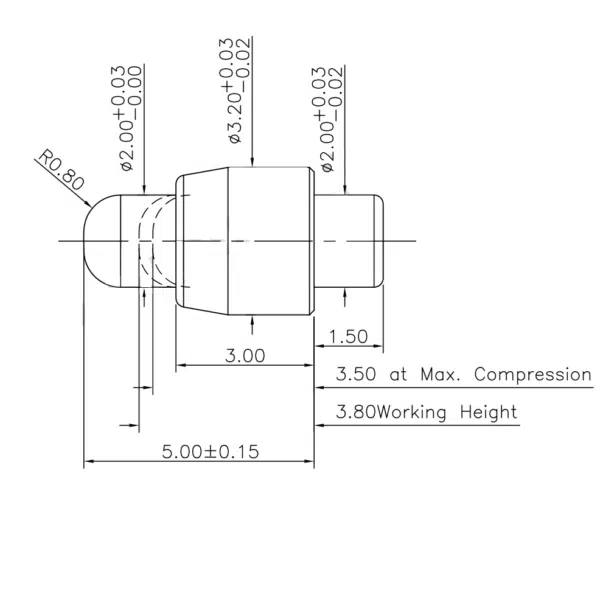

Zeichnung SVPC-P-H133M7

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin SVPC-P-H133M7 eignet sich für Durchsteckmontage und liefert stabile elektrische Kontakte auch unter mechanischer Belastung – ideal in Prüfanlagen, Robotik oder Wechselmodulen.

Bewährte Einsatzszenarien für Plug-In Federkontakte

Dank THT-Bauweise und hoher Zyklenfestigkeit sind diese Federkontakte optimal für:

• Dauerprüfung von Elektronikmodulen
• Servicesteckplätze in modularen Systemen
• Ladekontakte für Medizingeräte
• Dockingmodule in Laborumgebungen
• Geräteschnittstellen mit häufiger Steckverbindung

Technische Expertise für Ihre Konstruktion

Unsere Anwendungstechniker helfen Ihnen bei der Auswahl und kundenspezifischen Anpassung des richtigen Federkontakts – abgestimmt auf Ihre mechanischen und elektrischen Anforderungen.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
