Federkontakt SVPC-P-H166M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.00
• Arbeitshöhe (L1): 2.85
• Länge (L2): 2.50
• Länge (L3): 2.50

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.48
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 1.46

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

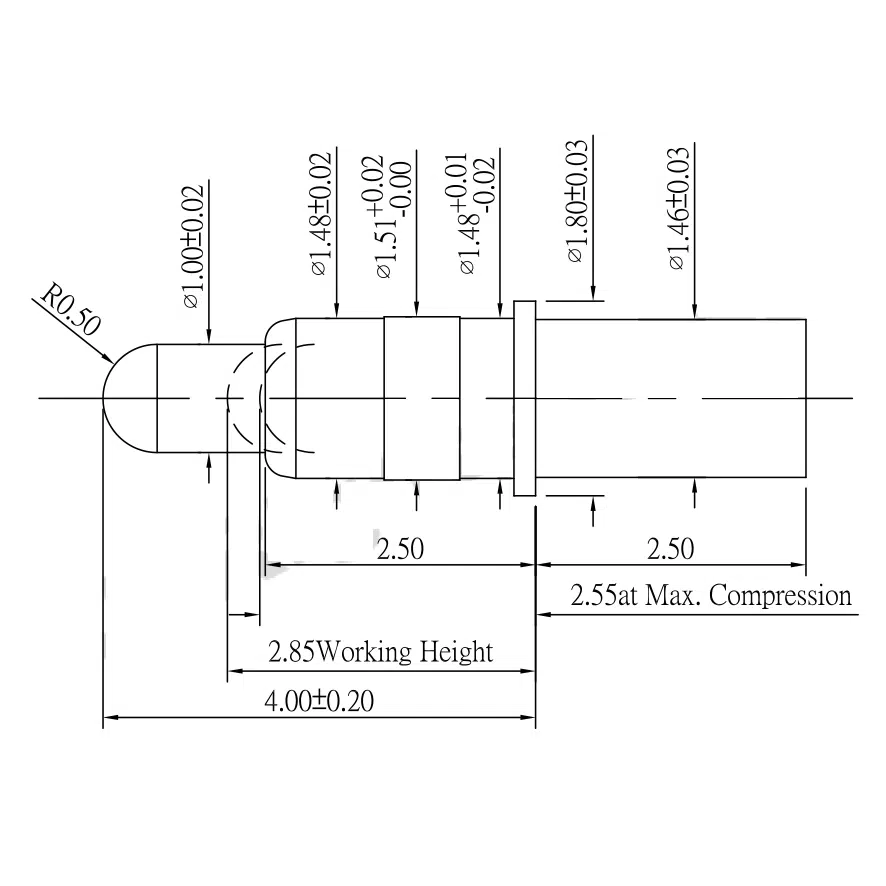

Zeichnung SVPC-P-H166M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin SVPC-P-H166M0 ist für die Durchsteckmontage (THT) ausgelegt und sorgt für zuverlässige, wiederholbare Kontaktierung – ideal für Dauerprüfplätze, Industrieschnittstellen und modulare Verbindungssysteme.

Typische Branchenlösungen mit Plug-In Federkontakten

THT-Federkontakte wie SVPC-P-H166M0 kommen in einer Vielzahl industrieller Anwendungen zum Einsatz:

• Messtechnik und Prüfstände
• Industrielle Dockinglösungen
• Gerätemodule mit wechselbarer Stromzufuhr
• Verbindungen in Verpackungs- und Automatisierungsanlagen
• Elektronische Kontaktsysteme in Laborgeräten

Passende Lösung statt Kompromiss

Standard reicht nicht aus? Wir entwickeln mit Ihnen gemeinsam die passende Federkontaktlösung – abgestimmt auf Ihre technischen Anforderungen an Strom, Federweg, Geometrie und Oberfläche.

Individuelle Lösung anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
