Federkontakt SVPC-P-H180M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 11.10
• Arbeitshöhe (L1): 9.60
• Länge (L2): 8.50
• Länge (L3): 10.70

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.48
• D2 – Basis: 1.51
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

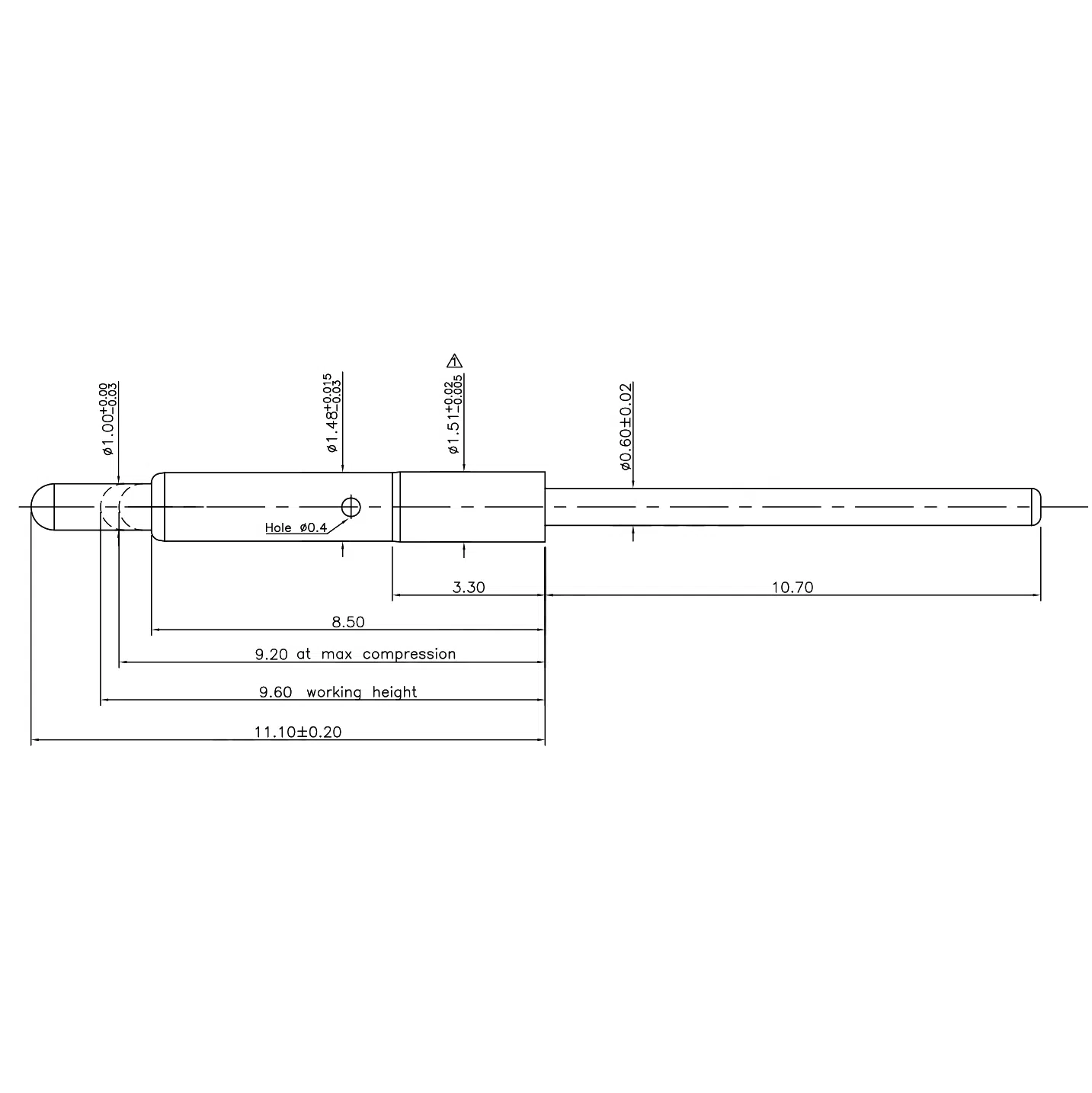

Zeichnung SVPC-P-H180M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der SVPC-P-H180M0 ist ein robuster THT-Pogo Pin, ausgelegt für Anwendungen mit dauerhaften Kontaktanforderungen. Typische Anwendungsbeispiele sind Industrieschnittstellen, Wechselmodule oder Steckverbindungen im Schaltschrank.

Anwendungen für mechanisch stabile Federkontakte

Durch ihre THT-Bauform sind Plug-In Federkontakte für besonders stabile Kontaktierungen prädestiniert:

• Ladeanschlüsse in industriellen Geräten
• Dauerprüfkontakte in Prüfstationen
• Sensoranschlüsse mit wechselbarer Verbindung
• Mobile Testgeräte und Analyseplattformen
• Signalübertragung in stark beanspruchten Baugruppen

Federkontakt-Design nach Maß

Sie planen eine Sonderlösung? Unsere Experten unterstützen Sie bei der technischen Auslegung – von der Belastbarkeit über Federweg bis hin zur Geometrie.

Spezifikation anfordern

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
