Federkontakt SVPC-P-H180M5 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 14.50
• Arbeitshöhe (L1): 12.50
• Länge (L2): 11.00
• Länge (L3): 4.00

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.49
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 3A A

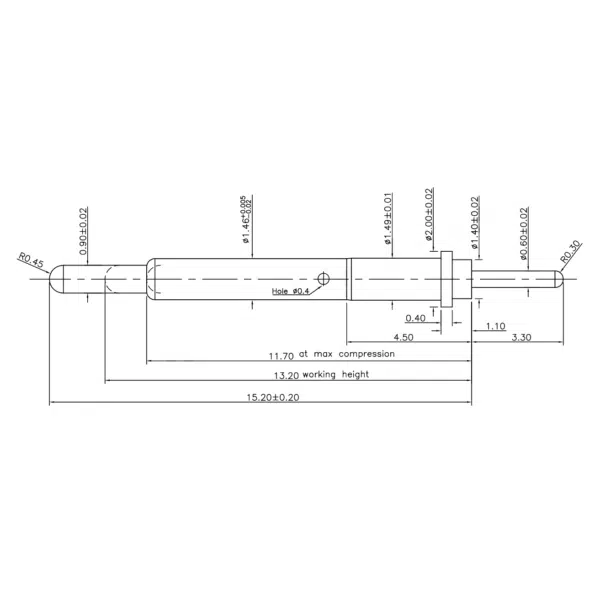

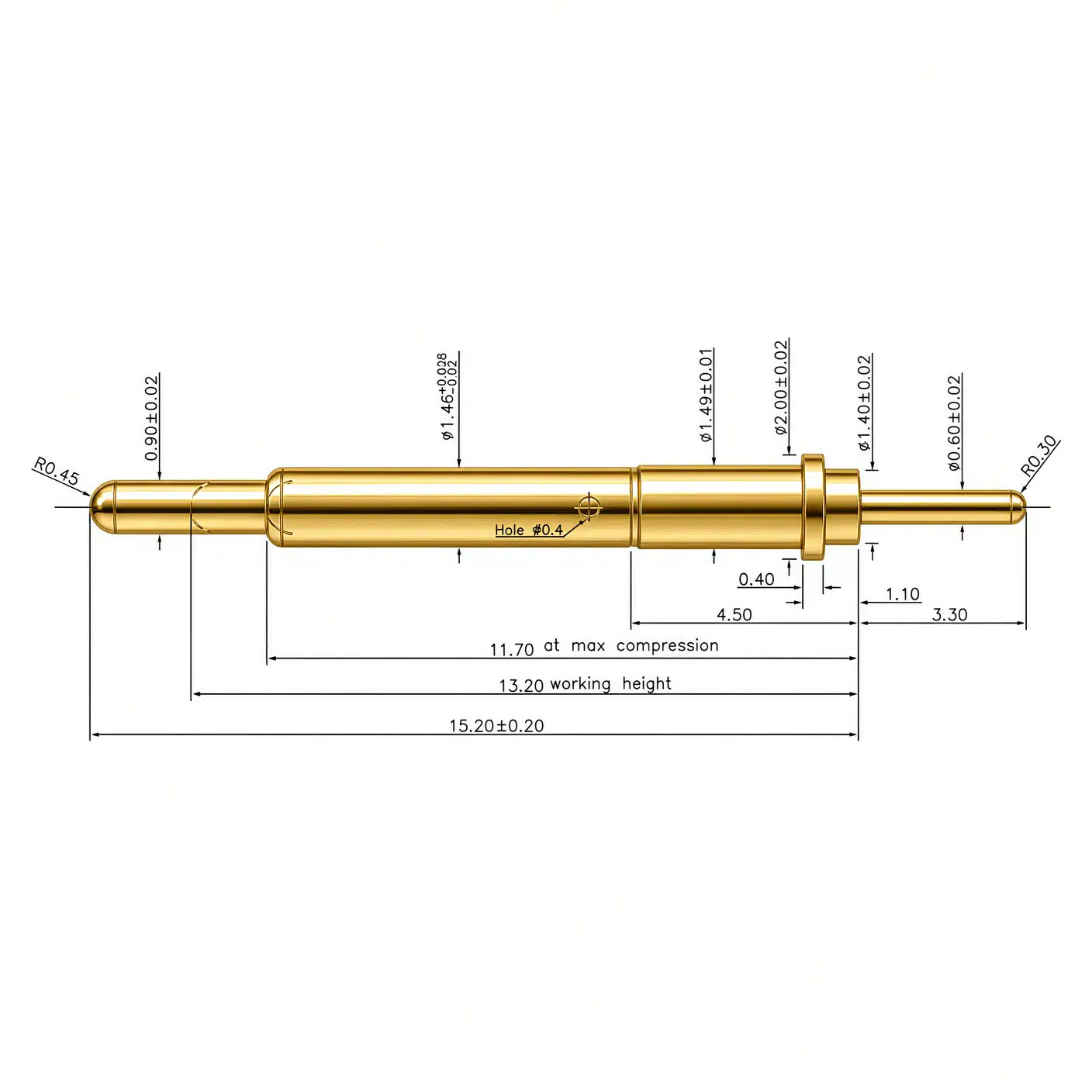

Zeichnung SVPC-P-H180M5

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin SVPC-P-H180M5 ist für die Durchsteckmontage (THT) ausgelegt und sorgt für zuverlässige, wiederholbare Kontaktierung – ideal für Dauerprüfplätze, Industrieschnittstellen und modulare Verbindungssysteme.

Typische Einsatzgebiete von Plug-In Federkontakten

Der THT-Federkontakt SVPC-P-H180M5 wird überall dort eingesetzt, wo eine sichere, mechanisch stabile Kontaktierung erforderlich ist – unter anderem in:

• Ladekontakten für medizinische Analysegeräte
• Prüfschnittstellen in Fertigungslinien
• Testsystemen für Leiterplatten und Baugruppen
• Verbindungen in modularem Schaltschrankaufbau
• Serviceports in industriellen Handhelds

Technische Beratung & individuelle Lösungen

Unsere Experten unterstützen Sie gerne bei der Auswahl eines geeigneten Federkontakts für Ihr Projekt. Auf Wunsch realisieren wir kundenspezifische Ausführungen – z.B.. hinsichtlich Stromtragfähigkeit, Federcharakteristik oder Anschlussgeometrie.
Jetzt unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
