THT-Federkontakt SVPC-P-H181M0 – Plug-In Type

Federkontakt SVPC-P-H181M0 – Plug-In Type Single zur THT-Bestückung

Der Plug-In Pogo Pin SVPC-P-H181M0 ist ein strapazierfähiger Federkontakt für THT-Bestückungen (Through Hole Technology). Er überzeugt durch eine Gesamtlänge von 6.76 mm und eine hohe Stromtragfähigkeit von 1A, wodurch er sich besonders für robuste Leiterplattenverbindungen, Prüfadapter oder Ladeeinheiten eignet.

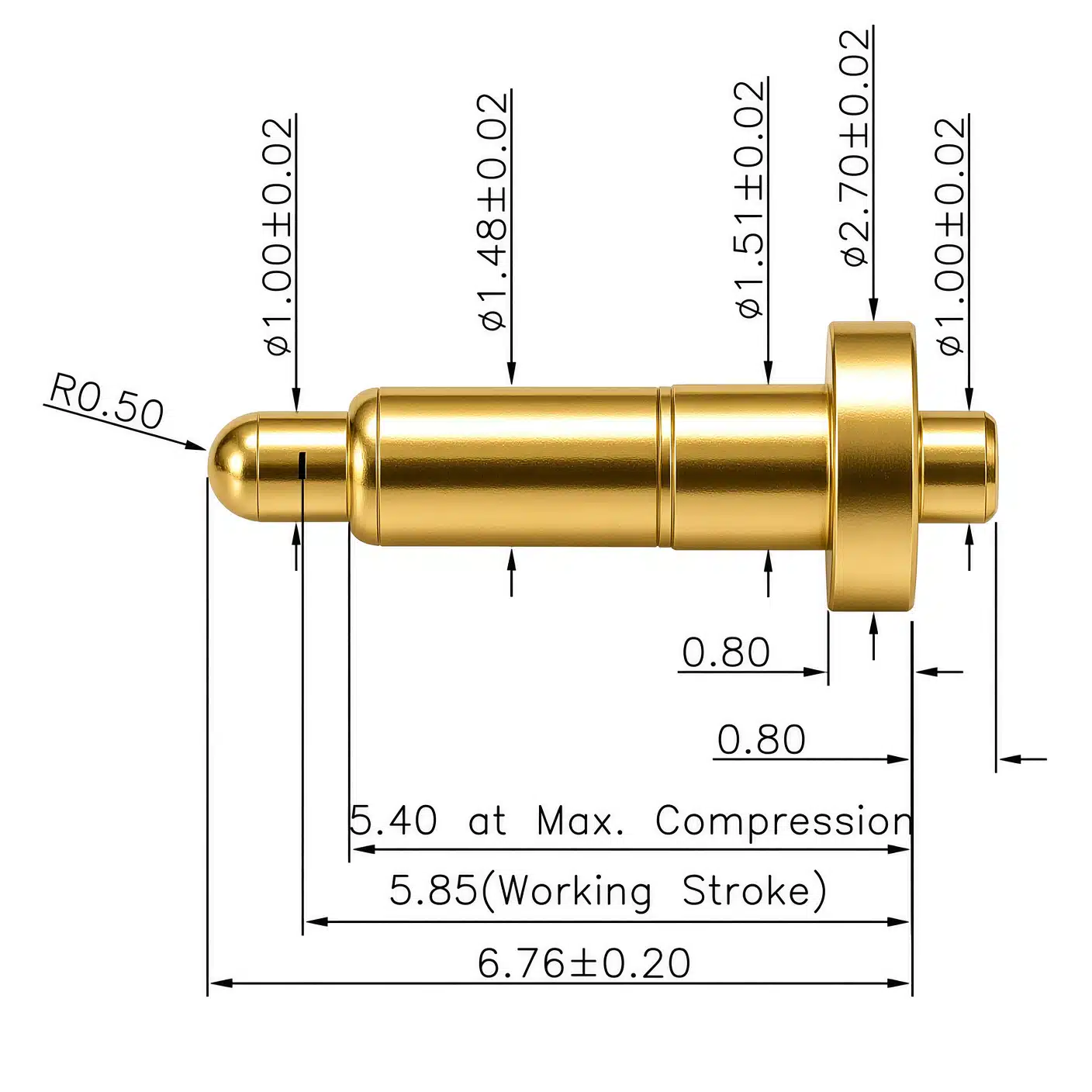

Technische Maße Federkontakt SVPC-P-H181M0

(Angaben in mm)

Längen des Federkontaktes SVPC-P-H181M0

• Gesamtlänge (0): 6.76
• Arbeitslänge (1) – Working Height: 5.85
• Länge (2): 5.40
• Länge (3): 0.80
• Working Stroke: 1.36

Durchmesser des Federkontaktes SVPC-P-H181M0

• D0 – Kolben: 1.00
• D1 – Hülse: 1.51
• D2 – Basis: 2.70
• D3 – Tail (Anschlussbereich): 1.00



Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A

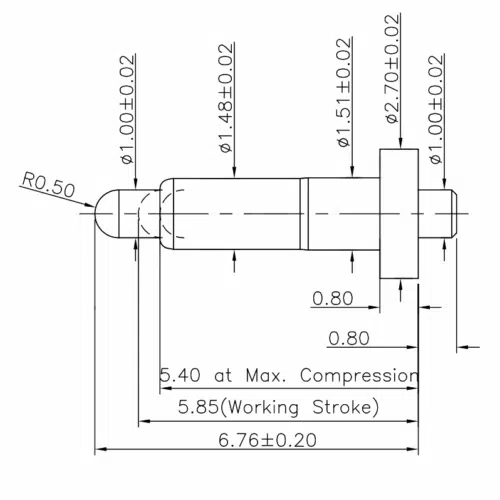

Dimensionen Federkontakt



Technische Beratung zum THT-Federkontakt SVPC-P-H181M0

Das technische Datenblatt zum THT-Federkontakt SVPC-P-H181M0 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 5.85 mm oder eine andere Stromtragfähigkeit als 1A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
