Federkontakt SVPC-P-H181M1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 10.50
• Arbeitshöhe (L1): 9.50
• Länge (L2): 8.80
• Länge (L3): 1.00

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.51
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

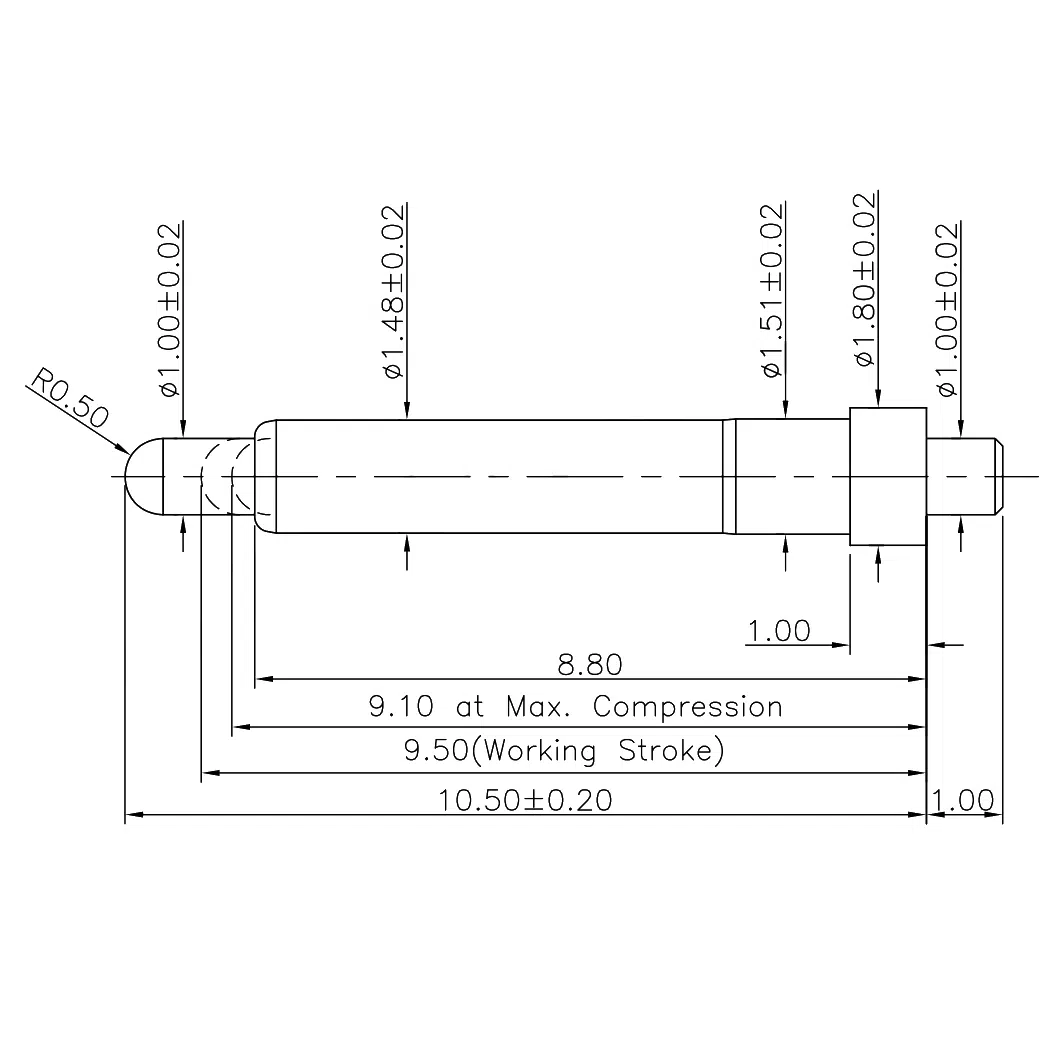

Zeichnung SVPC-P-H181M1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin SVPC-P-H181M1 eignet sich für Durchsteckmontage und liefert stabile elektrische Kontakte auch unter mechanischer Belastung – ideal in Prüfanlagen, Robotik oder Wechselmodulen.

Vielfältige Einsatzmöglichkeiten für THT-Federkontakte

Plug-In Federkontakte wie SVPC-P-H181M1 sind ideal für Anwendungen mit festen Montagepunkten und wiederholtem Steckvorgang:

• Wechselmodule in Testsystemen
• Lade- und Energieübertragung in Medizingeräten
• Serviceanschlüsse in Analysegeräten
• Steckkontakte in robusten Gehäusen
• Schnittstellen bei Vibrationsbelastung

Projektbezogene Unterstützung durch unsere Experten

Ob Serienfertigung oder Prototyp – wir begleiten Sie bei der Auswahl eines passenden Federkontakts. Individuelle Ausführungen setzen wir projektbezogen für Sie um.

Jetzt Projekt starten

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
